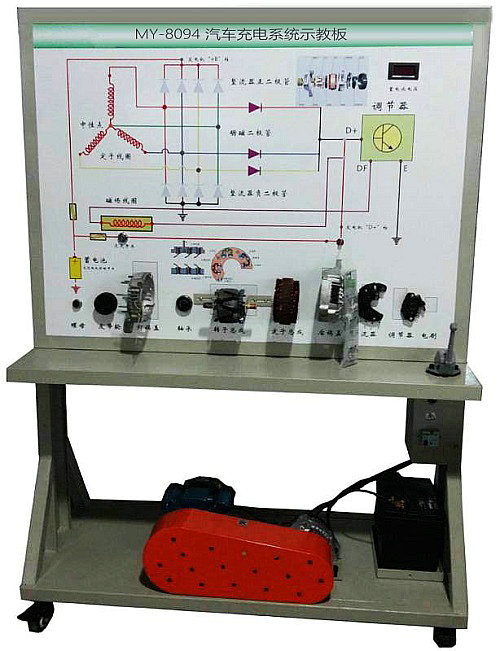

MY-8094A汽車電源系統示教板

汽車電源系統示教選用汽車充電系統實物,展示汽車充電系統的結構與原理;面板上繪有完整的充電系統的電路圖,設置有檢測端子,可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。適用于中高等職業技術院校普通教育類學院和培訓機構對汽車充電系統的理論和維修實訓的教學需要。
二、
主要用途:
1、適用于各類型院校及培訓機構對汽車充電系統理論和維修實訓的實訓教學需要。
2、適用于各類型院校及培訓機構對汽車充電系統模塊單元教學需要。
3、適用于汽車職業技能鑒定考核的需要。
4、適用于汽車充電系統模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三、
汽車電源系統示教結構組成:
1、示教板上半部分為全新STN2000發電機的分解零部件,
2、下半部分為實物總成;蓄電池、點火開關、電源總開關、彩色原理與結構圖、故障設置系統、交流電動機及使用說明書等。
四、
功能特點:
1、可運行汽車充電系統,展示汽車充電系統的組成結構及原理。
2、操縱點火開關與電機調節開關,可真實演示汽車充電系統的工作過程。
3、故障模擬系統可模擬實際運行工況,設置多種實車電器系統常見故障(常規:1-36個),故障點內容及類型可根據用戶調整。
4、用LED 燈顯示執行器工作狀態。
5、面板上安裝有檢測端子,可直接在面板上檢測系統電路元件的電信號,如電阻、電壓、電流、頻率、波形信號等。
6、數顯表顯示電壓值。
7、面板上繪有原車一致的彩色UV平板噴繪電路圖,4mm鋁塑板直接噴繪彩色原理圖(UV平板噴繪原理面板質保多年不變色),學員可直觀對照原理電路圖和系統實物,認識和分析系統的工作原理。
8、實訓臺加裝電源總開關等安全保護裝置。
9、實訓臺底座部分采用鋼性結構焊接,面板柜沖壓成形,面板柜與底座可分離,臺架表面采用烤漆工藝,帶萬向自鎖腳輪裝置。
10、 配備有使用說明書、實驗指導書等相關資料。
11、臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等。
12、設備外形:1240×650×1700mm(長×寬×高)
13、設備顏色:亞光灰
六、制造工藝:
1、設備檢測面板
采用5mm鋁塑板面板,表面氧化噴漆,UV平板高真彩彩色原理圖,質保多年不變色。
2、設備面板柜
2.1鋼性結構焊接
2.2冷板:1.5mm
2.3一次沖壓成形
2.4表面采用亞光灰噴塑工藝,厚度0.3mm.
3、設備底座架
3.1鋼性結構焊接
3.2方管:40*40*2.0mm
3.3底板沖壓成形
3.4表面采用亞光灰噴塑工藝,厚度0.3mm.
4、萬向腳輪
4.1前二只萬向帶鎖止功能腳輪
4.2后二只萬向腳輪
4.3腳輪與臺架用M6*4螺絲固定,方便設備維修與維護。
4.4腳輪:50mm×50mm(直徑×寬度)
4.5腳輪支撐:0.5T
七、技術指標:
1、工作電源:直流12V
2、工作溫度:-40℃~+50℃
3、交流電源:220V
