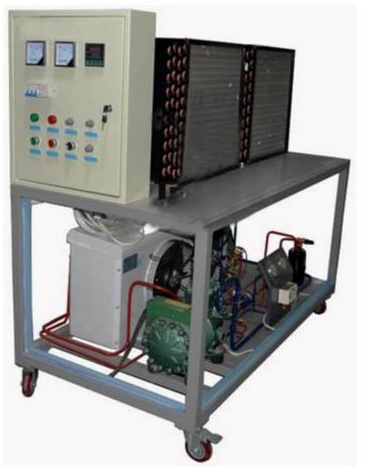

MYKT-22半閉活塞式壓縮機制冷模擬實驗設備
一、半閉活塞式壓縮機制冷模擬實驗設備-概述：
本實驗設備是專門為職業院校制冷類相關專業而研制的實訓裝置，根據制冷類行業中空調與冰箱維修技術的特點，針對空調和冰箱的電氣控制以及制冷系統的安裝與維修進行設計。該裝置適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等課程的實訓教學及中級、高級工的鑒定及考核，能滿足實訓教學、實際工程訓練的需要。
二、技術性能：
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜7kVA
4、制冷劑：R22
5、制冷量：5.3kW
6、重 量：300kg
7、外形尺寸（大約）：180cm×80cm×180cm
8、加熱功率3.5KW9
三、產品特點：
1、綜合性強：整套實中裝置集半閉活塞式壓縮機制冷系統、電氣控制系統及故障系統于一體，系統真實完整，結構清晰、緊湊，滿足對實訓的要求
2、直觀性強：裝置采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件
3、實訓性強：臺體設有故障裝置，可實現電氣控制故障設置，有利于開展技能鑒定、考核工作
4、安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
5、在蒸發器不同壓力下，實現壓縮機在不同制冷量的測試，具有壓縮機過冷/過熱自動調節
6、改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法，操作調節方式，技術參數調整.
7、外部控制模式：可第二次開發成4-20Ma輸入模式、0-5V控制模式。
8、動畫模式:觸摸屏或軟件連接模式下：各自己顯示執泵或者制冷工作流程狀態，
9、動畫模式:觸摸屏或軟件連接模式下:可顯示壓縮機排氣溫度、吸氣溫度、冷凝溫度、蒸發溫度，可根據溫度實時調節機組過冷度。過熱度。
四、基本配置及功能：
實訓裝置主要由控制屏、半閉活塞式壓縮機制冷系統、風冷制冷機、水冷系統組及智能控制系統等組成
1、電源控制部分： 交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。
2、測量儀表
(1) 指針式電壓表：0～450V，精度2.5級，
(2) 真空壓力表：-0.1～1.5MPa，
(3) 真空壓力表：-0.1～3.5MPa，
(4) 數顯溫度表：采用PT100傳感器，測量范圍-50～+150℃
3、嵌入式觸摸屏主機：
系統由顯示模塊、功能模塊、上們機軟件3部分組成，（出廠根據產品性能，廠家自主配置組合）嵌入式觸摸屏主機，采用觸摸屏控制,可直接進入系統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸5寸，內存156M,電容式。
1）可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。
2）上位機軟件同時在線同時監控系統的狀態（選配）。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.
3）曲線顯示：可顯示溫度實時曲線
4）具有上位機調節和手動調節功能
5）可自行制冷系統制冷劑流量設定最小開度。
6）自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的流量開度。
7）開度實時顯示：控制對象為最大 5000 開度設定。
8）軟件控制，能在線控制系統的溫度，讀取機組在最佳溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分“數據信息”中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。
9）可自動制冷系統中冷媒，如： R134AR22R410A 等其它冷媒。
10）手動4 路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。
11）顯示界面上29 路參數控制參數設置/查詢：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等29個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。
12）4路用戶模擬環境數據入：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定的標準開度值。
13）多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
14）過冷/熱度控制范圍：2-15 攝氏度�？勺孕性O(shè)定制冷主機的過/冷、過熱度為設計提供數據。
15）手動設定溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
16）手動設定調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。
4、風冷制冷機系統
包含3匹半封閉制冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、干燥過濾器、1只供液電磁閥、1只熱力膨脹閥、止回閥(單相閥)、4只手閥等構成。
5、水冷制冷系統
包含3匹半封閉制冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、干燥過濾器、1只供液電磁閥、1只熱力膨脹閥、換熱器、水泵、4只手閥等構成。
6、電加熱系統：由4.5KW加熱器組成
8、實訓臺：實訓桌為鐵質雙層亞光密紋噴塑結構，造型美觀大方。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定。
五、實訓項目
1、半閉活塞式壓縮機制冷模系統的認識
2、半閉活塞式壓縮機制冷模電氣控制系統的運行實訓
3、半閉活塞式壓縮機制冷模制冷系統工況調試及保護技術
4、一機兩庫電氣故障的設置和檢測實訓
5、冷庫蒸發模式控制
6、水冷蒸發器的原理控制
7、高壓保護控制過程
8、低壓保護原理控制
9、蒸發器不同壓力下，實現壓縮機在不同制冷量的測試，具有壓縮機過冷/過熱自動調節方法
10、系統的調試
11、水冷、風冷蒸發模式的不同壓力下的工況
六、主要配置
|
序號 |
名稱 |
數量 |
參數 |
|
1 |
實驗臺 |
1套 |
|
|
2 |
半封閉制冷壓縮機 |
1套 |
3匹 |
|
3 |
風冷冷凝器 |
1套 |
3匹 |
|
4 |
油分離器 |
1套 |
3匹 |
|
5 |
視液鏡 |
1套 |
3匹 |
|
6 |
儲液器、 |
1套 |
3匹 |
|
7 |
干燥過濾器 |
1套 |
3匹 |
|
8 |
供液電磁閥 |
1套 |
3匹 |
|
9 |
熱力膨脹閥 |
1套 |
3匹 |
|
10 |
水泵 |
1套 |
3匹 |
|
11 |
手閥等構 |
1套 |
3匹 |
|
12 |
換熱器 |
1套 |
風冷 |
|
13 |
氣分離器 |
1套 |
|
|
14 |
換熱器 |
1套 |
水冷 |
|
15 |
觸摸屏 |
1套 |
|
|
16 |
控制模塊 |
1套 |
|
|
17 |
制冷流量調節軟件 |
1套 |
|
|
18 |
加熱器 |
1套 |
4.5KW |
|
19 |
溫度控制器 |
1套 |
|
