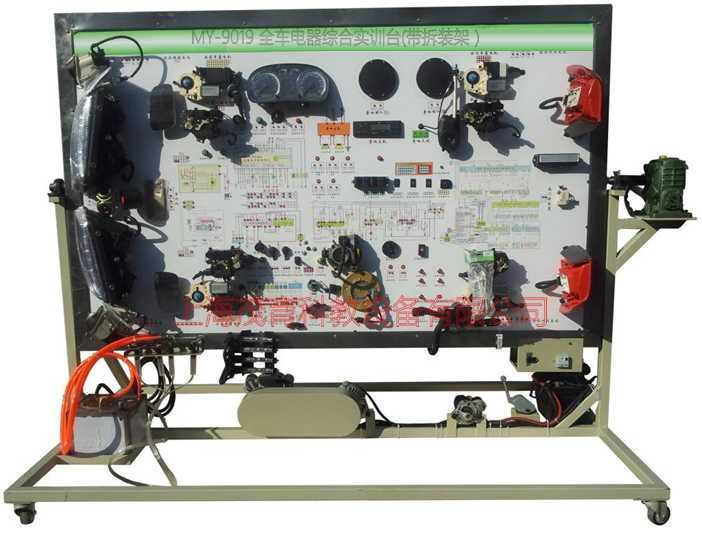

MY-9019全車電器電路實驗臺(帶拆裝架)

全車電器電路實驗臺-是配合大專院校、部隊、汽修等專業的汽車培訓技能之用,采用全新柴油機原車電器實物為基礎,充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。采用減速翻轉機構,可使檢測面板柜任意角度旋轉,并能任意位置鎖止,便于學生從不同的角度進行檢測。使學生了解汽車電路起到更直觀更深入的教學目的,是各汽車學校對電路電器理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
、
實驗臺功能特點
1、真實可運行的汽車整車電器系統,充分展示汽車整車電器系統的組成結構。
接通電源,操縱示教板上的各種電器開關、按鈕、真實演示汽車發動機電控系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的工作過程。
采用減速翻轉機構可使檢測面板柜任意角度旋轉,并能任意位置鎖止便于學生從不同的角度進行檢測。
2、設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和實物,認識和分析汽車整車電器各系統的工作原理。
3、示教板面板上安裝有檢測端子,可直接在面板上檢測汽車整車電器各系統電路元件的電信號,如電阻、電壓、電流、頻率信號等。
4、設備面板上安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機控制單元、組合儀表
、舒適系統單元等進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。
5、設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置。
技術規格
1、外形尺寸(約):2080×700×1900mm(長×寬×高)
2、動力電源:三相四線(或三相五線)380V±10% 50Hz
3、工作電壓:直流12V
4、工作溫度:-40℃~+50℃
5、三相異步電動機,型  號:YT 100L1-4
6、電壓:AC 220V/380V
7、功率:2.2KW
8、轉速:1420r/min
9、顏色:7032
10、鋼管:40*40*3mm
11、機柜:1.5mm冷板沖壓成形,背面設置維修門;
12、移動腳輪:100*60mm
13、減速機:MOPA70;1:70
、基本配置每臺
序號        規格型號 單位 數量
1 示教板面板 裝有各種檢測端子以及彩色電路圖 1
2 發動機控制電腦(ECU)  原車 1
3 診斷座 OBDⅡ 個 1
4 點火開關 帶防盜識讀線圈 個 1
5 組合儀表 原車 1
6 組合開關 原車 1
7 左右前大燈總成 原車 1
8 左右前霧燈 原車 1
9 左右轉向燈 原車 1
10 左右轉向邊燈 原車 1
11 左右組合尾燈 原車 1
12 牌照燈 原車 1
13 高位剎車燈 原車 個 1
14 燈光開關 原車 1
15 剎車燈開關 原車 1
16 倒車燈開關 原車 1
17 危險燈開關 原車 1
18 線束 茂育 1
19 雨刮總成 原車 1
20 雨刮控制器 原車 個 1
21 噴水電機 原車 1
22 噴水壺 原車 1
23 喇叭 原車 個 2
24 喇叭繼電器 原車 個 1
25 X觸點繼電器 原車 個 1
26 霧燈繼電器 原車 個 1
27 無分電器點火系統 含點火器總成、火花塞、曲軸位置傳感器 1
28 模擬噴油嘴指示燈 茂育 1
29 燃油泵繼電器 原車 個 1
30 燃油泵指示燈 原車 個 1
31 曲軸位置傳感器及信號輪 原車 1
32 電動窗主開關 原車 1
33 左右前車門電腦 原車 個 1
34 舒適電腦 原車 個 1
35 右前門鎖電機 原車 1
36 左右后電動窗電機 原車 1
37 左右后電動窗開關 原車 1
38 左右后門鎖電機 原車 1
39 汽車音響總成 原車 1
40 揚聲器 6",200W 對 1
41 起動機總成 原車 臺 1
42 發電機總成 原車 臺 1
43 三相異步電動機 YT 100L1-4 臺 1
44 蓄電池 12V 45Ah 臺 1
45 保險絲盒 茂育 個 2
46 電源總開關 50A 個 1
47 移動臺架(帶自鎖腳輪裝置),帶翻轉架及操作手柄等。 2080×700×1800mm(長×寬×高) 臺 1
48 故障模擬與排除裝置 茂育 1
49 教師手冊 茂育 1
50 合格證與保修卡 茂育 1

友情提示:
1、設備驗收:各采購單位收貨時請檢查全車電器電路實驗臺(帶拆裝架)的貨品外觀,核實的全車電器電路實驗臺(帶拆裝架)及配件,拒收處于受損狀態的全車電器電路實驗臺(帶拆裝架);
2、設備質保:茂育將為各采購單位提供全車電器電路實驗臺(帶拆裝架)說明書,在質保范圍內提供對全車電器電路實驗臺(帶拆裝架)的免費維修,超出條件承諾時提供對全車電器電路實驗臺(帶拆裝架)的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е氯囯娖麟娐穼?shí)驗臺(帶拆裝架)的選型錯誤或購全車電器電路實驗臺(帶拆裝架)數量錯誤,造成全車電器電路實驗臺(帶拆裝架)的退換貨要求,將不被接受;
4、設備貨期:對全車電器電路實驗臺(帶拆裝架)的發貨期為參考值,如您需要了解全車電器電路實驗臺(帶拆裝架)的精確貨期,請與上海茂育公司的銷售人員聯系;
5、咨詢電話:如各采購單位對全車電器電路實驗臺(帶拆裝架)有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關全車電器電路實驗臺(帶拆裝架)的技術咨詢。
