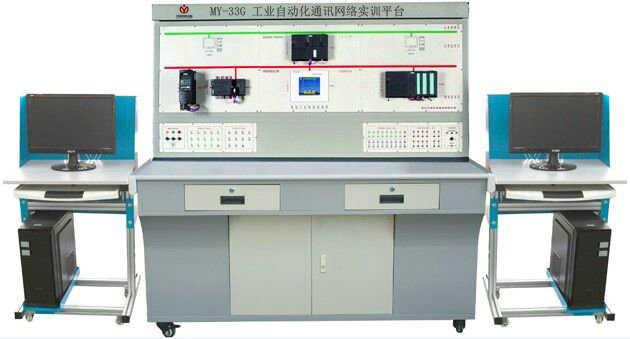

MY-33G工業自動化通訊網絡實訓平臺
一、工業自動化通訊網絡實訓平臺-產品概述
工業自動化通訊網絡實訓平臺突破傳統的網絡教學實訓模式，依據目前工業網絡結構的現狀，將現代企業中的"現場控制層"、"過程監控層"、"企業管理層"三個網絡層次直觀的展現在學生面前，通過完成網絡實訓讓學生對現今的企業網絡層次結構有更深的理解；同時還具有掛接其它外圍設備的能力，如工業全數字直流調速系統實訓臺、工業全數字交流調速系統實訓臺、實物模型對象等，真正實現實訓平臺的功能。具有結構合理、功能完善、可靠性好、性價比高。
二、系統特點
1、在控制屏正面面板上采用按照現代企業的"現場控制層"、"過程監控層"、"企業管理層"三個網絡層次結構布置各模塊，使得整個網絡層次清晰、直觀，便于使用者從宏觀上掌握網絡層次結構。
2、實訓平臺硬件采用全開放設計，便于學校用戶根據自己的需求開發或應用新的產品，同時提供全部的實訓源程序，便于使用者根據需要進行自主修改、設計和二次開發。
3、實訓平臺具備擴展功能，作為一個網絡平臺，在其工業以太網和PROFIBUS-DP總線上還可以掛接支持該總線協議的第三方設備。
三、技術性能
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1kVA
4、外形尺寸：160cm×70cm×165cm
四、網絡結構圖
工業以太網以上的部分屬于"企業管理層"，完成的是大量的數據傳輸和監控工作，上部配兩臺PC機，一臺為工程師站，完成對下層網絡硬件設備的配置和底層設備的編程，另一臺為操作員站，完成對整個網絡設備運行情況的總體監控。
工業以太網和現場總線之間為"過程監控層"，完成的是對現場總線上設備的控制以及數據通訊。
現場總線以下的為"現場控制層"，完成具體的現場操作的功能。
五、系統配置
1.S7-300PLC
主機(CPU314C-2PN/DP)一臺：128 KB 主存儲器，24V DC 電源，集成功能, MPI ； PROFIBUS DP 主站/ 從站接口；128K MMC存儲卡; 集成24路數字量輸入/16路數字量輸出，4路模擬量輸入/2路模擬量輸出，6路高速計數器，1路PT100、PID、計數器、PWM脈沖輸出、頻率測量、一軸定位等功能；配套PC/MPI編程電纜。
2.S7-200PLC
主機(CPU224)一臺： 8k的用戶程序區，5k的數據儲存區，本身集成14個數字量輸入/10個數字量輸入，可以支持PPI、MPI等通訊協議。
通訊模塊(EM277)一個：用于SIMATIC S7-200連接到現場總線(PROFIBUS-DP)。
3.觸摸屏
西門子KTP700 Basic DP一臺，顯示尺寸為7寸，TFT 真彩液晶屏，64K 色觸摸屏，支持MPI / PROFIBUS DP通訊方式。
4.分布式I/O
選用西門子ET200M系列，同時增加以下模塊：
PROFIBUS-DP 接口模塊(IM153)一個：用于將ET200M連接到PROFIBUS-DP網絡中；
數字量輸入/輸出(SM323)一個：16路數字量輸入/輸出；
模擬量輸入(SM331)一個：8路×12位模擬量輸入；
模擬量輸出(SM332)一個：4路×12位模擬量輸出。
5.交流變頻器
設有西門子的MICROMASTER 420 0.37KW通用變頻器一個，安裝PROFIBUS-DP通訊模塊及基本操作面板，供總線通訊及參數設置使用。
6.電機：0.37kW的三相鼠籠式異步電機一臺，作為變頻器驅動的負載。
7.通訊網卡
西門子CP5611一塊用于工控機連接到PROFIBUS 和SIMATIC S7 的MPI，支持PROFIBUS 主站和從站、PG/OP、S7通訊。
8.豪華型電腦桌 兩張
9.計算機(須用戶自備)
要組建C/S（客戶機/服務器）系統，至少需要2臺計算機，一臺為工程師站，安裝STEP 7等軟件，主要完成的是對下層網絡硬件設備的配置和底層設備的編程(包括PLC等)；另一臺PC機稱為操作員站，機器上安裝WinCC等組態軟件，主要完成對整個網絡設備運行情況的總體監控。如果整個網絡只用工程師站來完成編程和監控工作，則需要1臺計算機即可。
六、實訓項目
1.西門子S7-200 PLC編程
2.西門子S7-300 PLC編程
3.交流變頻器操作
4.觸摸屏編程
5.WinCC工控組態軟件編程
6.基于PROFIBUS DP現場總線分布式I/O控制
7.基于PROFIBUS DP現場總線變頻器的控制
8.基于PROFIBUS DP現場總線主從數據交換
9.基于物聯網PLC設備遠程監控
10.基于PROFINET現場總線S7-300十字路口交通燈控制
11.基于PROFINET現場總線S7-300音樂噴泉控制
12.基于PROFINET現場總線觸摸屏S7-300PLC變頻器通訊調速實驗
13.基于PROFINET現場總線S7-300遠程模擬量讀取與輸出
14.基于PROFIBUS DP現場總線觸摸屏S7-200PLC通訊實驗
15.基于PROFIBUS DP S7-1200與S7-300現場總線通訊實驗
16.基于PROFIBUS DP現場總線S7-300主機相互通訊
17.基于PROFIBUS DP現場總線S7-300十字路口交通燈控制
18.基于PROFIBUS DP現場總線S7-300音樂噴泉控制
友情提示：
1、設備驗收：各采購單位收貨時請檢查工業自動化通訊網絡實訓平臺的貨品外觀，核實工業自動化通訊網絡實訓平臺的數量及配件，拒收處于受損狀態的工業自動化通訊網絡實訓平臺；
2、設備質保：茂育將為各采購單位提供工業自動化通訊網絡實訓平臺產品指導書和質保期，在質保范圍內提供對工業自動化通訊網絡實訓平臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?span style="font-family: Arial, Verdana, sans-serif;">工業自動化通訊網絡實訓平臺選型錯誤或購買設備數量錯誤，造成工業自動化通訊網絡實訓平臺的退換貨要求，將不被接受；
4、設備貨期：對工業自動化通訊網絡實訓平臺的發貨期為參考值，如您需要了解工業自動化通訊網絡實訓平臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對工業自動化通訊網絡實訓平臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關工業自動化通訊網絡實訓平臺的技術咨詢；
