MY-403-Z3050搖臂鉆床智能培訓考核鑒定設備

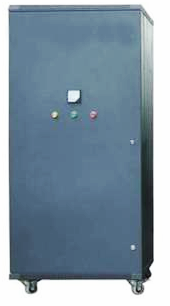

Z3050搖臂鉆床智能培訓考核鑒定設備（柜式）由多種電氣元器件組成各種電氣控制線路，MCU 技術 RAM 處理芯片、LCD、鍵盤、無線或有線網絡通訊模塊等組成的智能答題器和實訓考核臺等構成，集技能培訓與考核等功能為一體。故障點的產生采用計算機網絡技術，考核系統自動完成評分、恢復故障等功能，機床的工作原理及動作完全可以獨立進行�？梢栽赯3050搖臂鉆床智能培訓考核鑒定設備上進行各種電氣故障的檢查、排除的教學與實訓。
二、技術參數：
1、工作電源：三相五線 AC380 V±10% 50 Hz；
2、最大功率≤300W；
3、配電柜材料：1.5mm厚度的冷軋鋼板；
4、外形尺寸：長×寬×高＝800×600×1700；
三、設備配置：

序號	名稱	型號/規格	單位	數量	備注
1	電控柜	80×60×170cm	臺	1
2	空氣開關	12N DZ20Y-100/3330	只	1
		DZ47-60 10A 2P	只	2
3	急停開關	LAY3	只	1
4	按鈕	LA19-11	只	7	紅2只、綠5只
5	主令開關	LS2-2	只	1
6	萬能開關	LW5D-16/3	只	1
7	熔斷器	RT14-20 1P	只	2
8	指示燈	AD11-25/40 黃36V	只	1
9	微電機	紅36V	只	2
		紅380V	只	1
		綠36V	只	3
		220V	只	4	紅2只、綠黃各一只
		6V 6轉	只	3
10	變壓器	150W380V/127V 36V	只	1
11	時間繼電器	15W/220V 6V	只	1
		JS7-2A 127V	只	5
12	交流接觸器	CJ20-10 127V	只	5
13	行程開關	LX19K-B	只	2
14	熱繼電器	JR36-20 0.35A	只	2
15	微動開關	KW7-2	只	6
16	繼電器	HH53P AC127V	只	6
17	線路板	B2416	只	1
18	銅柄		只	3
19	電壓表	6L2 450V	只	1
20	三相電機	JW5014 帶接線排	只	4
21	故障板	A6368	塊	1
22	單片機答題器	茂育配套	塊	1
23	答題器電源	茂育配套	塊	1

四、實訓項目：
1、M4啟動后缺一相。
2、M1啟動后缺一相。
3、除冷卻泵電機可正常運轉外，其余電機及控制回路均失效。
4、搖臂上升時電機缺一相。
5、M3液壓松緊電機缺一相。
6、除照燈外，其它控制全部失效。
7、QF1不能吸合。
8、按搖臂上升時液壓松開無效，且KT1線圈不得電。
9、搖臂升降控制，液壓松緊控制，立柱與主軸箱控制失效。
10、液壓松開正常，搖臂上升失效。
11、搖臂下降控制、液壓松緊控制、立柱與主軸箱控制失效，KT1線圈能得電。
12、搖臂液壓松開失效；立柱和主軸箱的松開也失效。
13、液壓夾緊控制失效。
14、搖臂升降操作后，液壓夾緊失效、立柱與主軸箱控制失效。
15、搖臂升降操作后，液壓自動夾緊失效。
16、立柱和主軸箱的液壓松開和夾緊操作均失效。

友情提示：
1、設備驗收：各采購單位收貨時請檢查Z3050搖臂鉆床智能培訓考核鑒定設備的貨品外觀，核實的Z3050搖臂鉆床智能培訓考核鑒定設備及配件，拒收處于受損狀態的Z3050搖臂鉆床智能培訓考核鑒定設備；
2、設備質保：茂育將為各采購單位提供Z3050搖臂鉆床智能培訓考核鑒定設備說明書，在質保范圍內提供對Z3050搖臂鉆床智能培訓考核鑒定設備的免費維修，超出條件承諾時提供對Z3050搖臂鉆床智能培訓考核鑒定設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е耑3050搖臂鉆床智能培訓考核鑒定設備的選型錯誤或購Z3050搖臂鉆床智能培訓考核鑒定設備數量錯誤，造成Z3050搖臂鉆床智能培訓考核鑒定設備的退換貨要求，將不被接受；
4、設備貨期：對Z3050搖臂鉆床智能培訓考核鑒定設備的發貨期為參考值，如您需要了解Z3050搖臂鉆床智能培訓考核鑒定設備的精確貨期，請與上海茂育公司的銷售人員聯系；
5、如各采購單位對Z3050搖臂鉆床智能培訓考核鑒定設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關Z3050搖臂鉆床智能培訓考核鑒定設備的技術咨詢。
