| 技術指標 | 說 明 | |||

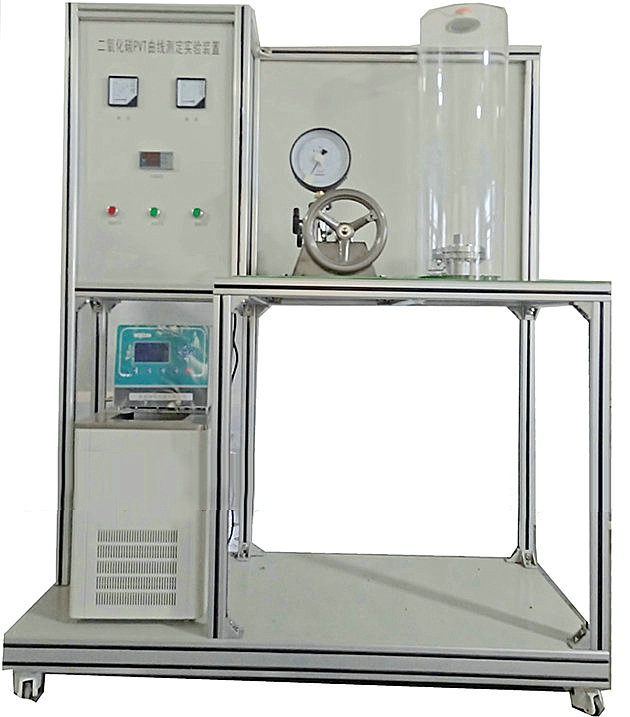

| 二氧化碳PVT曲線測定實驗裝置-功能 |
1、學習和掌握CO2的P-V-T關系曲線測定方法和原理。 2、觀察CO2臨界乳光現象、整體相變現象、氣-液兩相模糊不清現象，增強對臨界狀態的感性認識和熱力學基本概念的理解。 3、測定CO2的PVT數據，在P-V圖上繪出CO2等溫線。 4、學會活塞式壓力計、恒溫器等熱工儀器的正確使用方法。 |
|||
| 主要配置 | 主要由精密加工電鍍本體、玻璃阻容器管和玻璃水套、活塞式壓力計、超級恒溫水浴，溫度傳感器、PID調節控溫、高精度PID調壓模塊電路、高品質鋁合金型材框架。 | |||
| 公用設施 |
水：自帶蓄水箱。 電：電壓AC220V，3kW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 |
|||
| 技術參數 |
1、操作條件：不大于50℃，不大于10MPa。 2、高壓容器用45號鋼一次性加工成型，表面采用鍍鉻處理。 3、玻璃毛細管：承壓≤10MPa，長度600mm。 4、玻璃夾套：帶刻度，溫度傳感器測口。 透明有機玻璃保護罩，φ250×760mm 5、活塞式壓力計：檢驗壓力范圍0-60MPa，可設定最高壓力。 6、指針式壓力表：范圍0-10MPa，精度0.4%FS。 7、溫度傳感器：Pt100，顯示分度0.1℃。 8、超級恒溫水�。簾o(wú)氟環保制冷，帶循環泵，溫度范圍-5～100℃，控溫精度0.1℃。 9、額定電壓：220V，總功率：3kW。 10、外形尺寸：1200×500×1700mm，外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 11、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 溫度 | PT100鉑電阻 | 數字溫度控制儀 | 調壓模塊 | |
| 壓力 | 壓力表 | 就點顯示 | 閥門 | |
