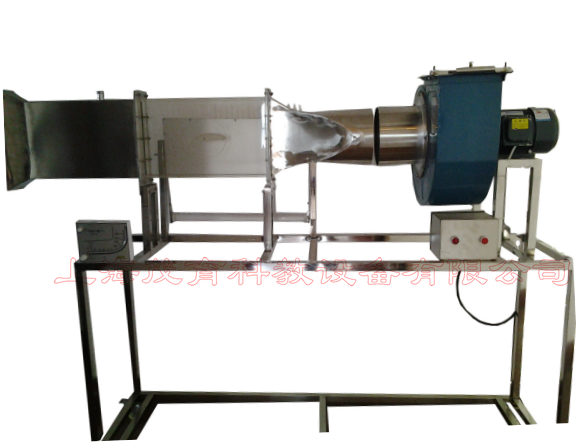

MYLT-24B多功能附面層實驗設備
多功能附面層實驗設備-實驗?zāi)康模?/strong>
1、學習測量流體繞流物體時物體表面壓力分布的方法。
2、通過實驗了解實際流體繞圓柱體流體時,其表面壓力分布的情況并與理想流體的壓力分布相比較。
3、學習測量流體繞流機翼時機翼表面壓力分布的方法。
4、測定在不同沖角下機翼的表面壓力分布。確定平板不同截面處邊界層厚度及邊界層內速度分布剖面。
二、主要配置:
多翼式低噪音離心風機,實驗可視風洞,自動調節風門,斜管微壓計測前后阻力壓差和流量壓差,可調角度24管微壓計測圓柱試件和機翼試件各點壓力,可移動游標尺,不銹鋼畢托管活動裝置測試平板邊界層,有機玻璃圓柱試件、有機玻璃機翼試件,可移動不銹鋼支架等。
三、技術參數:
1、輸入電源:三相AC380V±10% 50Hz,功率1.5KW。
2、離心風機參數:風量2200 m3/h,風壓1000 Pa,功率1.5KW。
3、局部抽吸排風罩,透明有機玻璃材質;實驗管道直徑Φ160mm。
4、畢托管流量計配斜管微壓計測流速:量程-10-700pa。
5、24管斜管壓差計測量圓柱試件和機翼試件各點壓力分布,長度800mm,,帶高度移位尺。
6、實驗風道,進風段和出風段采用304不銹鋼材質,實驗段采用透明有機玻璃材質,實驗段可切換安裝各種試件,彼此之間采用法蘭螺母連接,方便拆卸。
7、外形尺寸:1700×500×1700mm,外形為不銹鋼可移動支架,帶雙剎車輪。
數字II型增加帶標準信號的16路萬能信號輸入巡檢儀,24個壓力傳感器,一個流量差壓傳感器,一個阻力差壓傳感器,配有數據采集,自動數據分析處理軟件。
