MY-PV52小型風洞實訓設備

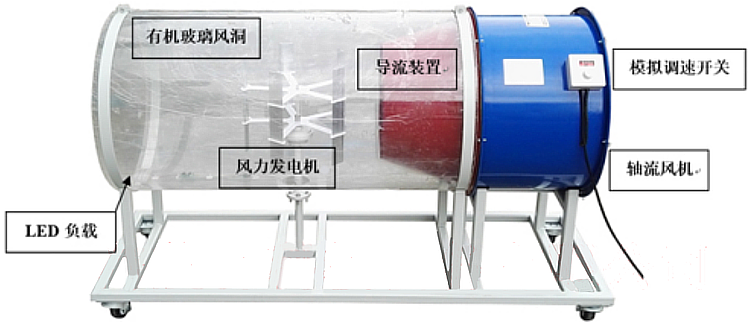

元件示意圖
一、小型風洞實訓設備-部件參數：
風洞實訓設備、手持式風速測量儀、設備使用手冊。
本產品是一款小型風力發電演示教學設備。具有實驗方便、易懂等優點。風力發電包含的風電轉換、整流、濾波等單元，各部件功能能夠清晰的展示在本款教儀產品的操作中，設備元件參數與功能表如下：
|
配件名稱 |
技術性能參數 |
功能說明 |
|
設備尺寸 |
1200mm |
|
|
設備直徑 |
550mm |
|
|
設備高度 |
約800mm |
|
|
風電單元 |
|
風機類型 |
垂直軸風力發電機 |
|
|
額定功率 |
10W |
|
|
輸出電壓 |
DC 0-30V |
|
|
風速范圍 |
0-8米/s |
|
|
負載及附件 |
|
負載 |
紅、藍、綠 LED燈 |
|
|
測風儀 |
0-30m/s |
|
二、裝箱清單表
|
產品名稱 |
型號規格 |
數量 |
單位 |
備 注 |
|
風洞實訓設備 |
SB-626B |
1 |
臺 |
1200×600×800（㎜） |
|
軸流風機 |
220V 0.75KW |
1 |
臺 |
|
|
有機玻璃風洞 |
|
1 |
個 |
|
|
風力發電機 |
垂直 10W |
1 |
臺 |
|
|
風速調節器 |
|
1 |
只 |
|
|
手持拭風速儀 |
0-30m/s |
1 |
只 |
|
三、基本操作：
本風洞實訓識設備所需電源為單相220V供電，在接入電源前仔細核對，以免因電源問題損壞設備。
上電操作：
1、將設備自帶的電源線接入220V電源
2、順時針轉動模擬調速開關，轉到底為最大。
啟動原則為先將調速開關轉至最大，待軸流風機正常啟動后再慢慢調節至實驗所需風速。
3、實驗過程中，需2人配合，1人調節風速，1人觀察風速及LED負載，以便實時查看LED指示燈點亮情況。
友情提示：
1、設備驗收：各采購單位收貨時請檢查小型風洞實訓設備的貨品外觀，核實的小型風洞實訓設備及配件，拒收處于受損狀態的小型風洞實訓設備；
2、設備質保：茂育將為各采購單位提供小型風洞實訓設備說明書內的質保條件和質保期，在質保范圍內提供對小型風洞實訓設備的免費維修，超出條件承諾時提供對小型風洞實訓設備的有償維修；
3、設備退換貨：各采購單位單方面原因導致小型風洞實訓設備的選型錯誤或購小型風洞實訓設備數量錯誤，造成小型風洞實訓設備的退換貨要求，將不被接受；
4、設備貨期：對的小型風洞實訓設備發貨期為參考值，如您需要了解小型風洞實訓設備的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對小型風洞實訓設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關小型風洞實訓設備的技術咨詢。
