MY-PV05B燃料電池教學實驗平臺
燃料電池教學實驗平臺-由自吸式PEM燃料電池堆、金
屬氫化物氫瓶及其組件燃料電池控制器、直流線性負載，交流線性負載，直流感性負載和測試儀表組成。主要面向職高、大學、研究生、以燃料電池發電為主課題的研究和培訓。

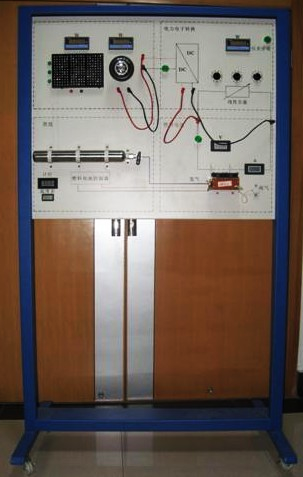

教學平臺前視圖介紹：
|
編號 |
組件 |
說明 |
|
1 |
自吸式PEM燃料電池堆 |
用來作為電能的輸出 |
|
2 |
金屬氫化物氫瓶及其組件 |
用來給燃料電池提供氫燃料 |
|
3 |
線性負載電流表 |
用來測量直接線性負載電流 |
|
4 |
線性負載電壓表 |
用來測量直接線性負載電壓 |
|
5 |
直流功率表1 |
用來測量直接線性負載功率 |
|
6 |
直流功率表2 |
用來測量LED燈組負載功率 |
|
7 |
直流功率表3 |
用來測量電機負載功率 |
|
8 |
計時器 |
用來累計氫瓶使用時間 |
|
9 |
溫度表 |
用來反映電堆周圍環境溫度 |
|
10 |
LED燈組 |
用來作為阻性負載 |
|
11 |
電機 |
用來作為感性負載 |
|
12 |
按鈕1 |
用來控制儀表供電 |
|
13 |
按鈕2 |
用來控制線性負載回路通斷 |
|
14 |
按鈕3 |
用來控制燈和電機負載回路通斷 |
|
15 |
按鈕4 |
用來控制LED燈組（紅） |
|
16 |
按鈕5 |
用來控制LED燈組（黃） |
|
17 |
按鈕6 |
用來控制LED燈組（綠） |
|
編號 |
組件 |
說明 |
|
1 |
DC/DC電源模塊（9V） |
儀表供電 |
|
2 |
DC/DC電源模塊（12V） |
將燃料電池輸出波動直流電轉化為12V直流電 |
|
3 |
燃料電池控制器 |
控制燃料電池風扇轉速和定時排氣 |
二、部件參數：
◆ 燃料電池：是本教學平臺的核心組成部分，將氫瓶供給的氫氣轉換成電能，供負載使用。
產品優勢:具有重量輕，體積小，便于攜帶；靜音設計；結構簡單，可靠性高：?jiǎn)?dòng)速度快，響應時間短，適合于各種應用環境；環境適應性好，適應各種天氣變化；
其規格如下：
1、電池功率為50w；
2、開路電壓為15～30V；
3、工作電壓為11V時，電流為4.15A，電池溫度為41.5℃；
4、風機電壓為10.5V；
5、尾氣排放閥排氣間隔為12秒，每次排氣時間為0.3秒。
燃料電池安裝要注意通風，確保空氣順暢流通，有助與反應空氣的吸入和電池的散熱。安裝時將燃料電池平放，風扇朝上，散熱口朝下，尾氣排放口通過排氣管接電池閥，接上燃料氣瓶即可發電。
◆ 金屬氫化物氫瓶：金屬氫化物氫瓶用來給燃料電池供應燃料，其規格為：
1、貯氫容量（ 20℃）： 500L
2、放氫流速（ 20℃）： >5L/min
3、放氫壓力（ 20℃）： ≥0.3MPa
4、使用環境溫度：0～60℃
5、產品氫純度：99.99％～99.9999％
6、原料氫： ≥98％（普通工業氫）
7、充氫壓力：2.0～3.0MPa
8、充氫環境溫度：0～40℃
9、熱交換方式：空氣自然對流或強制對流
10、重量：4.5kg
11、外形尺寸：長420mm，直徑50mm
金屬氫化物氫瓶具體使用規則見附件B。
鋼瓶（帶減壓器）用來給金屬氫化物充氣，使用使要符合氫氣使用安全技術規程(GB 4962-85) 。
本實驗系統可以使用如下規格瓶裝氫氣：
1、容積：40L
2、壓力：15MPa
3、氫氣純度：99.999％高純氫
4、減壓器規格：最大輸入壓力（25MPa）最大輸出壓力（0.25MPa）
充氫具體操作見附件C。
三、儀表：
1、電流表：本教學平臺共有1個電流表，量程和誤差分別都是5A和±0.2％。用來測量燃料電池輸出總電流。
2、電壓表：本教學平臺共有1個電壓表，量程和誤差分別都是20V和±0.2％。用來測量燃料電池輸出電壓。
3、功率表：本教學平臺有3個功率表，量程為：電流輸入5A，電壓輸入25V,功率輸入125W（精度±(0.5％+2個字)），分別用來測量線性負載，感性負載，阻性負載的功率；
計時器：本教學平臺共有1個計時器，量程為100小時，主要用來累計氫瓶使用時間，以便準時充氣。當開啟電堆時按下計時器的計時按鈕，關閉電堆前按停止按鈕保存數據，清除累計時間可按清除按鈕。
4、溫度表：本教學平臺有1個溫度表，量程和誤差分別是-19.9～99.9℃和±1％。用來反映環境溫度。
5、按鈕：實訓臺上有3個大按鈕和3個小按鈕：
1） 3 個大按鈕：分別用來控制儀表供電、電堆輸出、負載通斷；
2） 3 個小按鈕：用來控制3組LED燈，根據負載的要求選擇1組、2組或3組LED燈。
負載：
1、線性負載：是一個變阻箱，阻值變換范圍為0～99.9歐姆，阻值最小變化值為0.1歐姆；最大可承受功率為50W。
2、感性負載：是一個額定電壓為12V,轉速為340r/min的直流電機（帶動車輪）。
3、阻性負載：是一個由LED燈組成的陣列，分為紅，黃，綠三塊，每塊額定電壓12V，總功率為20W左右。使用時分別按下各LED燈組小按鈕，可以點亮各LED燈組，可根據功率配合使用。
DC/DC：實訓上共有7個DC/DC電源模塊。
1、DCW50-12S12（1個）：將燃料電池發出的直流電轉換為12V±5％的直流電壓，為負載和其他DC/DC供電（1個）。技術參數：輸入電壓范圍9～18V，輸出電壓12V，輸出電流4.2A，輸出功率50W。
2、 DCN5-12S09（6個）：將12V直流電壓轉換為9V±5％的直流電壓，給電流表、電壓表、功率表及計時器供電。技術參數：輸入電壓12V，輸出電壓9V，輸出電流400mA，電源輸出功率5W。
紅外測溫儀：型號為FTIKE88A，用來測量電堆溫度，測量范圍-50℃-280℃。
保險絲：為了保護本教學平臺的重要部件，避免一些由于人為的操作失誤而導致的重大事故的發生，我們?cè)谝恍┲匾考凹尤肓吮ｋU(xiǎn)絲，具體規格如下：
1、電流表前的保險絲（1個）：熔斷電流 5A；
2、功率表電流輸入端保險絲（3個）：熔斷電流 5A；
注意：保險絲并不是萬能的，只是起到一個相對保護的作用，在操作中應盡量避免人為的操作失誤！
其它：方式選擇開關、啟停按鈕、負載測試旋鈕；
四、燃料電池教學實驗平臺實驗項目：
實驗1、燃料電池能量轉換原理實驗；
實驗2、反應條件對燃料電池堆性能影響實驗；
實驗3、燃料電池堆負載實驗；
實驗4、燃料電池堆在恒定負載條件下V-I、P-I特性實驗；
實驗5、燃料電池堆在變化負載條件下V-I、P-I特性實驗；
實驗6、電力電子轉換實驗；
實驗7、燃料電池驅動線性負載實驗；
實驗8、燃料電池驅動LED陣列實驗；
實驗9、燃料電池驅動電機實驗；
實驗10、燃料電池燃料電池對移動設備供（充）電實驗
五、基本配置表：
|
序號 |
名 稱 |
數 量 |
單 位 |
|
1 |
教學系統主操作臺（立式或臺式） |
1 |
臺 |
|
2 |
50w自吸式PEM燃料電池堆 |
1 |
臺 |
|
3 |
金屬氫化物氫氣瓶 |
1 |
只 |
|
4 |
燃料電池控制器 |
1 |
臺 |
|
5 |
實驗電源模塊（系統內部） |
2 |
套 |
|
6 |
實驗測量?jī)x表（系統面板） |
1 |
套 |
|
7 |
實驗附件 |
1 |
套 |
|
8 |
實驗說明書及指導手冊 |
1 |
冊 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查燃料電池教學實驗平臺的貨品外觀，核實燃料電池教學實驗平臺的數量及配件，拒收處于受損狀態的燃料電池教學實驗平臺；
2、設備質保：茂育將為各采購單位提供燃料電池教學實驗平臺產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對燃料電池教學實驗平臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌娜剂想姵亟虒W(xué)實驗平臺選型錯誤或燃料電池教學實驗平臺購買數量錯誤，造成燃料電池教學實驗平臺的退換貨要求，將不被接受；
4、設備貨期：對燃料電池教學實驗平臺的發貨期為參考值，如您需要了解燃料電池教學實驗平臺的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對燃料電池教學實驗平臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關燃料電池教學實驗平臺的技術咨詢。
