MY-PV07太陽能教學實驗實訓裝置
太陽能教學實驗實訓裝置-由太陽能電池組件模塊、蓄電池模塊、控制器模塊、負載調節控制模塊、監控儀表模塊，等部分組成。主要面向職高、大學、研究生、企業技工以風力發電和太陽能離網、并網發電為主課題的研究和培訓。
二、主要技術規格參數：
1、系統規格
◆ 系統工作電壓：12/24V DC 220VAC
◆ 系統最大電流：10A
◆ 系統最大功率：200W
2、單晶硅太陽能電池規格：
◆ 元件尺寸(L*W*H)：620*400*28mm，×4
◆ 最佳功率：25W
◆ 最佳工作電壓：17.05±0.5V
◆ 最佳工作電流：1.72±0.10A，
◆ 短路電流：1.89±0.10A，
◆ 開路電壓：21.0±0.5V
3、太陽能控制器規格：
◆ 額定工作電壓：12/24V自適應
◆ 最大光電池功率：12V/120W，24V/240W，
◆ 額定電流：10A，
◆ 過放電壓：11.0 ± 0.5，
◆ 控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能；
◆ 負載為100W以下的12V/24V直流負載，控制單元一通道為常開輸出，另一通道為多類定時輸出（光控開、光控關，定時開、定時關，）。
4、離網逆變電源：輸出波形正弦波、頻率50HZ±1HZ；額定輸入電壓10.8V～17V、電流12A ； 額定輸出電壓220VAC±10%、額定輸出功率150W；輸出功率因數≥95%（線性負載）逆變效率：≥82%。
5、電表規格：
◆ 電流表：× 3個，2A， 顯示模式︰0.5”LED
◆ 電壓表：× 3個，20V，顯示模式︰0.5”LED
◆ 溫度表：× 1個，0～99.9℃
6、負載：
◆ 風扇：×1個，額定電壓：12/24V，工作電流：0.25A，功率：3W
◆ 交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W
◆ 蜂鳴器：×1個
◆ 馬達：×1個，額定電壓：12/24V，工作電流：0.25A，功率：3W
◆ 交流線性電阻負載：3～15～120W
◆ 直流模擬負載：12V/24V/28WLED路燈板
7、電池：閥控式密封鉛酸蓄電池
◆ 額定電壓：12V
◆ 額定容量：55Ah
◆ 充電方法（恒壓），循環︰最大充電電流為5.6A
8、無線監控：
含PC端Zigbee無線監控模塊，與太陽能教學模塊Zigbee發射模塊，透過IEEE802.15.4標準無線協定截取I(電流)V(電壓)值至PC端顯示以便監控。
9、系統外形尺寸；長1400×寬1000×厚240（㎜）附滾輪方便推動至戶外教學。

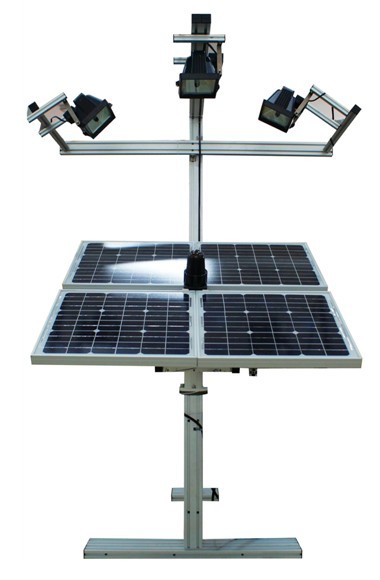

10、太陽能電池調節鋁合金支架（可做自動跟蹤蹤或被動跟蹤）
◆ 最高工作高度1695㎜，最低工作高度455㎜，承載8㎏，凈重1.8㎏，
◆ 模擬小太陽模塊：220VAC 150W金鹵燈或300W自然色投光燈
三、實驗內容：
實驗1、光伏電池的伏安特性；
實驗2、光伏發電的負載特性測試；
實驗3、光伏電池輸出功率與入射角的關系；
實驗4、輸出功率與光照強度的關系；
實驗5、最大功率點跟蹤實驗測試；
實驗6、控制器原理實驗；
實驗7、蓄電池充放電控制實驗；
實驗8、蓄電池保護實驗；
實驗9、光伏陣列設計實驗；
實驗10、太陽能照明系統設計；
實驗11、太陽能系統電器負載實驗；
實驗12、綜合實驗；
四、主要設備清單：
|
序號 |
名 稱 |
數量 |
單位 |
|
1 |
太陽能光電教學實驗臺 |
1 |
臺 |
|
2 |
太陽能電池支架或雙軸自動跟蹤支架 |
1 |
臺 |
|
3 |
太陽能電池組件（30W） |
4 |
塊 |
|
4 |
蓄電池組12V 55Ah |
2 |
節 |
|
5 |
實驗附件 |
1 |
套 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查太陽能教學實驗實訓裝置的貨品外觀，核實太陽能教學實驗實訓裝置的數量及配件，拒收處于受損狀態的太陽能教學實驗實訓裝置；
2、設備質保：茂育將為各采購單位提供太陽能教學實驗實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對太陽能教學實驗實訓裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌奶柲芙虒W(xué)實驗實訓裝置選型錯誤或太陽能教學實驗實訓裝置購買數量錯誤，造成太陽能教學實驗實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對太陽能教學實驗實訓裝置的發貨期為參考值，如您需要了解太陽能教學實驗實訓裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對太陽能教學實驗實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關太陽能教學實驗實訓裝置的技術咨詢。
