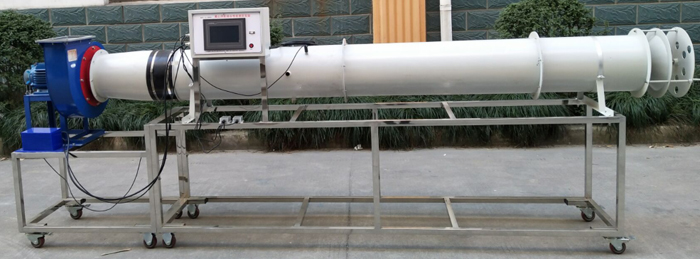

MYLT-6B數據采集離心式風機性能實訓臺

數據采集離心式風機性能實訓臺-主要功能：
1、可測定風機風量、風壓、軸功率、繪制出風機風量、風壓、功率、效率曲線。
二、技術特點：
1、采用進氣試驗方法,風機出風口垂直向上
2、測定風機風量、風壓、軸功率、溫度、轉速
三、技術參數：
排風管進風口處裝有手動風門，能根據實時數據修正風門開度，測量不同工況下風管、集流器靜壓、出風口壓力, 及電機力矩；
變頻器計算電機功率；
1、溫度傳感器:輸出模擬量4-20mA,測溫范圍-40-+150℃；
2、觸摸顯示屏:SK-070AE ,觸摸操作，實時數據采集顯示，數據打印、數據存儲。
3、壓差傳感器：量程－1000－0Pa、精度0.25
4、轉速傳感器：量程0～3000rpm、精度1%
5、風機參數：全壓500-600Pa；風量3500～4000m3/h；轉速1450r/min；功率1.5KW；電壓380V
6、具有微機數據采集、自動數據分析處理，數據分析處理表格，繪制被測風機標準條件下的氣動性能曲線即風壓-風量、功率-風量、效率-風量的特性曲線，(P～Q，Pst～Q，η～Q，ηst～Q，N～Q曲線)，并可打印數據分析處理表格及特性曲線的功能。
四、主要配置清單：

序號	名  稱	規格型號	數量
1	入口集流器	鋼制	1套
2	手動螺桿節流閥門		1套
3	整流柵		1套
4	風機測試風管	表面噴塑	1套
5	畢托管	在測試斷面應安裝四支畢托管，傳感測試斷面的均壓	1套
6	離心通風機	CF-11   1.5KW	1套
7	變頻器	VFD022M	1只
8	測轉速裝置		1套
9	配電箱		1套
10	差壓傳感器	HALO－FY－WG	2套
11	數字信號溫度傳感器	DS18B20	1套
12	三相功率模塊	5A	1套
13	數據采集模塊	SB75B	1套
14	彩色觸摸屏	嵌入式、7寸	1套
15	數據采集處理軟件	MYLT-6B	1套
16	實驗臺	不銹鋼、可移動	1套



---

友情提示：
1、設備驗收：各采購單位收貨時請檢查數據采集離心式風機性能實訓臺的貨品外觀，核實數據采集離心式風機性能實訓臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供數據采集離心式風機性能實訓臺指導書和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臄?shù)據采集離心式風機性能實訓臺選型錯誤或設備購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對數據采集離心式風機性能實訓臺的發貨期為參考值，如您需要了解數據采集離心式風機性能實訓臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對數據采集離心式風機性能實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關設備的技術咨詢；

---
