主頁 > 產品介紹 > 流體力學實訓設備 > 空壓機性能測試實驗裝置 2023-06-05

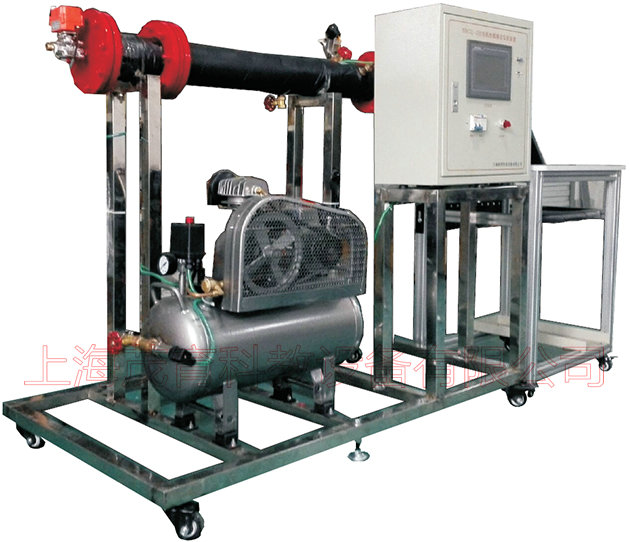

MYLT-40空壓機性能測試實驗裝置

一、空壓機性能測試實驗裝置-概述：
空壓機是氣源裝置中的主體，通過原動機將機械能轉換成氣體壓力能，在動力機械中占有很大的比例，其相關性能對生產安全、節能減排等各方面均有較大的影響。本裝置采用往復式活塞空壓機為實驗對象，對其進行出廠實驗、性能實驗以及變工況實驗，直觀的了解空壓機原理、結構、運轉、試驗過程、性能參數和自動檢測的方法及手段，可以作為高校本科生、碩士生、博士生培養使用的基礎實驗平臺，也可作為科研、教學和委托檢測的專業試驗設備。
二、實驗裝置功能
1、置結構緊湊，抗干擾能力強，振動小，噪聲低，適合實驗室布局。
2、采用高頻采集卡和計算機（計算機用戶自配）相結合的測控系統，編程靈活、易于操作、性能可靠，采用集中管理、分散控制的模式，人機交流簡便，并能實時檢測系統運行數據。
3、采用噴嘴法測量空壓機的排氣量，提高檢測精度。
4、采用智能設備控制系統變量，自動控制，操作方便。
5、移動方便：裝置配有四個萬向輪，可方便移動。
6、由工業鋁型材框架、實驗臺本體、加壓系統及恒溫系統等下列模塊組成。
三、技術性能
1、輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃，相對濕度＜85%(25℃)，海拔＜4000m
3、裝置容量：小于等于1.5kVA
4、冷卻：風冷
5、功率：1kW
6、重量：200kg
7、外形尺寸（大約）：140cm×80cm×150cm
8、安全保護：具有漏電壓、漏電流過流保護裝置，安全符合國家標準。
四、主要置配清單

序號	模塊名稱	基本配置	數量
1	控制箱	300400150MM	1套
2	實驗對象	往復式活塞空壓機：?jiǎn)蜗囡L(fēng)冷式；排氣量：0.036m3/min；功率：0.75kW；氣缸直徑：51mm；活塞行程：38mm；轉速：1220rpm；額定排氣壓力：0.7MPa	1臺
3	汽路循環系統	儲汽罐	1個
4		排氣減壓裝置	1套
5		消聲器：安裝在排氣閥后，降低噪聲	1個
6		電動閥	1個
7		安全閥	1個
8		排污口：儲汽罐排除凝結水等	1個
9	測量顯示裝置	溫度傳感器：Pt100鉑熱電阻，測溫范圍：0至200℃	1個
10		高頻動態壓力傳感器：量程：-100kPa～1MPa，頻響范圍：0～100kHz，精度：0.25級	1個
11		空壓機專用壓力傳感器：量程：0~16bar，輸出信號：4~20mA	1個
12		差壓傳感器：量程：0~500Pa，輸出信號：4~20mA，數量：1個	1個
13		噴嘴流量計：最大流量：4m3/h，常用流量：2.2m3/h，最小流量：0.8m3/h，工作壓力：0.8MPa，工作溫度：60℃	1個
14		電量采集變送器：測定電動機的電壓和電流4-20ma	1個
15		測試軟件：在線監測及穩態分析，壓縮機排氣量、功率計算軟件；任意時曲線繪制、打印等功能	1套
16		數據采集卡：100K采樣率	1套
17		電動機轉速傳感器4-20MA	1套
18		數據采集模塊,,	1套
19		電腦桌鋁型材5005001200	1張
20	框架	使用工業鋁型框架，其中框架底部裝有萬向輪，便于移動和固定，有利于實驗室的布局14008001500	1套

友情提示：
1、設備驗收：各采購單位收貨時請檢查空壓機性能測試實驗裝置的貨品外觀，核實空壓機性能測試實驗裝置的數量及配件，拒收處于受損狀態的空壓機性能測試實驗裝置；

2、設備質保：茂育將為各采購單位提供空壓機性能測試實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對空壓機性能測試實驗裝置的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>空壓機性能測試實驗裝置選型錯誤或購買本裝置數量錯誤，造成空壓機性能測試實驗裝置的退換貨要求，將不被接受；

4、設備貨期：空壓機性能測試實驗裝置的發貨期為參考值，如您需要了解空壓機性能測試實驗裝置的精確貨期，請與茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對空壓機性能測試實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關空壓機性能測試實驗裝置的技術咨詢。
