| 技術指標 | 說 明 | |||

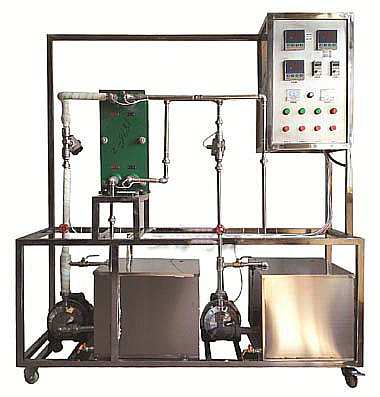

| 液-液列板式換熱實驗裝置特點 |
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、本裝置采用換熱效率相對較高的板式換熱器，采用間壁式換熱方式進行換熱。 4、雙水泵主副回路設計，新鮮水補充與廢熱水循環設計，逆流并流換熱流程切換， 更貼近工業應用的實際。 5、采用多組加熱管預熱系統，加熱速度快而均勻，預熱器電壓調節，鉑熱電阻+可控硅+加熱管作為熱流體溫度的主控手段。 6、整套設備除去特殊材料外均采用工業用304全不銹鋼材料制作，整體進行精細拋光處理，體現整個裝置的工藝完美性。 7、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 液-液列板式換熱實驗裝置功能 |
1、了解板式換熱器結構。 2、掌握板式換熱器換熱實驗的流程及效果。 3、掌握熱電阻測溫的原理和方法。 |
|||
| 設計參數 |
冷流體流量：100～600L/h，冷流體溫度：常溫～50℃。 熱流體流量：100～600L/h，熱流體溫度：60～80℃。 |
|||
| 公用設施 |
水：裝置自帶304不銹鋼加熱水箱，連接自來水，需要上下水。 電：電壓AC380V，功率6.0KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 氣：空氣來自風機（自帶氣源）。 實驗物料：水，外配設備：無。 |
|||
| 主要設備 |
熱水泵： 功率370W,最大流量3m3/h。 冷水泵： 功率370W,最大流量3m3/h。 冷、熱水流量：玻璃轉子流量計100-1000L/h。 換熱器：1m2立式板式換熱器。 加熱器：304不銹鋼加熱水箱，加熱功率5.0KW，可拆卸式加熱棒。 冷水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，配有液位顯示裝置；并配有冷水箱入口浮球閥，以保證水箱水位恒定。 熱流體進出管：304不銹鋼材質，DN15，帶保溫層。 宇電AI702M多路數字溫度顯示儀。 宇電AI518溫度控制儀（帶手動功能）。 K型熱電偶溫度傳感器5支。 控制面板：帶漏電保護空氣開關，儀表及水泵電源。 電器：接觸器、開關、漏電保護空氣開關。 304不銹鋼水箱、不銹鋼管路、管件及閥門。 304不銹鋼儀表柜：測控、電器設備在實驗架上。 304不銹鋼材質框架1600*500*1600mm(長×寬×高)，帶腳輪及禁錮腳。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 冷流體進出口溫度 | K型熱電偶 | 數字溫度儀表 | 無 | |
| 熱流體進出口溫度 | K型熱電偶 | 數字溫度儀表 | 無 | |
| 冷流體流量 | 轉子流量計 | 就地顯示 | 手動 | |
| 熱流體流量 | 轉子流量計 | 就地顯示 | 手動 | |
| 加熱溫度 | K型熱電偶 | 數字溫度控制儀 | 固體調壓模塊 | |
| 技術指標 | 說 明 | |||
| 裝置特點 |
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、本裝置采用換熱效率相對較高的板式換熱器，采用間壁式換熱方式進行換熱。 4、雙水泵主副回路設計，新鮮水補充與廢熱水循環設計，逆流并流換熱流程切換， 更貼近工業應用的實際。 5、采用多組加熱管預熱系統，加熱速度快而均勻，預熱器電壓調節，鉑熱電阻+可控硅+加熱管作為熱流體溫度的主控手段。 6、整套設備除去特殊材料外均采用工業用304全不銹鋼材料制作，整體進行精細拋光處理，體現整個裝置的工藝完美性。 7、裝置設計可360度觀察，實現全方位教學與實驗。 8、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。 |
|||
| 裝置功能 |
1、了解板式換熱器結構。 2、掌握板式換熱器換熱實驗的流程及效果。 3、掌握熱電阻測溫的原理和方法。 |
|||
| 設計參數 |
冷流體流量：100～600L/h，冷流體溫度：常溫～50℃。 熱流體流量：100～600L/h，熱流體溫度：60～80℃。 |
|||
| 公用設施 |
水：裝置自帶304不銹鋼加熱水箱，連接自來水，需要上下水。 電：電壓AC380V，功率6.0KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 氣：空氣來自風機（自帶氣源）。 實驗物料：水，外配設備：無。 |
|||
| 主要設備 |
熱水泵： 功率370W,最大流量3m3/h。 冷水泵： 功率370W,最大流量3m3/h。 冷、熱水流量：DN10渦輪流量計，流量范圍0.2～1.2m3/h，4-20mA遠傳輸出，流量檢測機構。 單相矢量變頻器，規格：（0-50）Hz。 換熱器：1m2立式板式換熱器。 加熱器：304不銹鋼加熱水箱，加熱功率5.0KW，可拆卸式加熱棒。 冷水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，配有液位顯示裝置；并配有冷水箱入口浮球閥，以保證水箱水位恒定。 熱流體進出管：304不銹鋼材質，DN15，帶保溫層。 溫度模塊：分辨率0.1℃，精度0.5級，功能：溫度信號采集換算。 宇電AI702M（帶485接口）多路數字溫度顯示儀。 宇電AI702M（帶485接口）多路數字流量顯示儀。 宇電AI518（帶485接口）溫度控制顯示儀（帶手動功能）。 K型熱電偶溫度傳感器5支。 控制面板：帶漏電保護空氣開關，儀表及水泵電源。 電器：接觸器、開關、漏電保護空氣開關。 304不銹鋼水箱、不銹鋼管路、管件及閥門。 304不銹鋼儀表柜：測控、電器設備在實驗架上。 304不銹鋼材質框架1600*500*1600mm(長×寬×高)，帶腳輪及禁錮腳。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 冷流體進出口溫度 | K型熱電偶 | 數字顯示儀表，精度：0.5%FS | 無 | |
| 熱流體進出口溫度 | K型熱電偶 | 數字顯示儀表，精度：0.5%FS | 無 | |
| 冷流體流量 | 渦輪流量計 | 數字顯示儀表，精度：0.5%FS | 變頻器 | |
| 熱流體流量 | 渦輪流量計 | 數字顯示儀表，精度：0.5%FS | 變頻器 | |
| 加熱溫度 | K型熱電偶 | 數字溫度控制儀，精度：0.5%FS | 固體調壓模塊 | |
| 軟件組成 | 模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。 | |||
友情提示：
1、設備驗收：各采購單位收貨時請檢查液-液列板式換熱實驗裝置的貨品外觀，核實的液-液列板式換熱實驗裝置及配件，拒收處于受損狀態的液-液列板式換熱實驗裝置；
2、設備質保：茂育將為各采購單位提供液-液列板式換熱實驗裝置說明書，在質保范圍內提供對液-液列板式換熱實驗裝置的免費維修，超出條件承諾時提供對液-液列板式換熱實驗裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е乱?液列板式換熱實驗裝置的選型錯誤或購置數量錯誤，造成液-液列板式換熱實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對液-液列板式換熱實驗裝置的發貨期為參考值，如您需要了解液-液列板式換熱實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對液-液列板式換熱實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關液-液列板式換熱實驗裝置的技術咨詢。
