| 技術指標 | 說 明 | |||
| 裝置特點 |
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、本實驗裝置床體部分采用全透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。 4、本實驗裝置聚式和散式流態化現象直觀、穩定，具有良好的實驗效果。 5、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、觀察聚式和散式流化實驗現象及它們間的區別。 2、掌握流體通過顆粒床層流動特性的測量方法。 3、測定床層的堆積密度和空隙率。 4、分別測定氣床和水床的流化曲線和臨界流化速度。 |
|||
| 設計參數 |
常壓、常溫操作。 流化床內流速 0.2m/s、流化床內壓降 0.06—0.6KPa。 液體流量：40-400L/h。 氣體流量：2.5-25 m3/h。 |
|||
| 公用設施 |
水：裝置自帶透明水箱，連接自來水。實驗時經水泵進入流化床后循環使用。 電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 氣：空氣來自低噪聲風機（自帶氣源）。 實驗物料：石英砂，外配設備：無 |
|||
| 主要設備 |

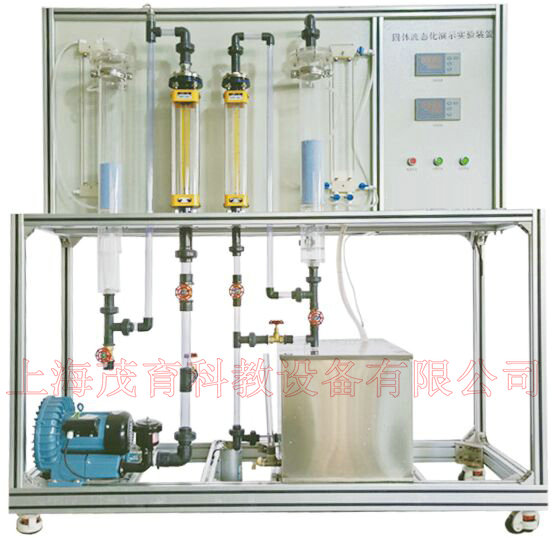

1、鼓風機：旋渦氣泵,功率 550W，最大流量70m3/h。 2、水泵為304不銹鋼增壓泵，額定流量15L/min，功率90W，揚程12m。 3、流化床管內徑：φ70mm；高：700mm,優質全透明有機玻璃材質；固定床高度可達150mm,流化范圍可達550mm，床體上標有刻度。 4、流體發布器及顆粒支撐板，40目不銹鋼。 5、床體顆粒填充物為粒徑徑0.8mm玻璃珠，球形度0.9。 6、流量測量：采用轉子流量計測量,液體流量：40-400 L/h,氣體流量：2.5-25 m3/h。 7、壓差測量：氣體床層壓差測量采用倒U型壓差計，液體床層壓差測量采用U型壓差計。 8、溫度測量與控制系統：含溫度傳感器、溫度儀表等。溫控傳感器: 采用Pt100型鉑熱電阻測溫，不銹鋼探頭,數字顯示，精度等級±0.1%；溫度儀表：輸入采用數字校正系統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定，產品已獲第三方權威機構檢測獲得CE認證標志。 9、水箱：容積90L,優質透明有機玻璃,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。 10、空氣緩沖罐：304不銹鋼制作，對空氣進行緩沖穩壓后輸入床體。 11、管路：透明材質，壁厚≥2.5mm。 12、接觸器、開關、漏電保護空氣開關。 13、儀表柜：測控、電器設備在實驗架上。 14、外形尺寸：1650×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 15、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理 念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生 工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 液體流量 | 轉子流量計 | 就地顯示 | 手動調節 | |
| 氣體流量 | 轉子流量計 | 就地顯示 | 手動調節 | |
| 流體溫度 | 鉑電阻溫度計 | 數字溫度儀表 | 無 | |
| 空氣溫度 | 鉑電阻溫度計 | 數字溫度儀表 | 無 | |
| 床體壓降 | U型壓力計或倒U型壓差計 | 就地顯示 | 無 | |
友情提示：
1、設備驗收：各采購單位收貨時請檢查固體流態化演示實驗設備的貨品外觀，核實固體流態化演示實驗設備的數量及配件，拒收處于受損狀態的固體流態化演示實驗設備；
2、設備質保：茂育將為各采購單位提供固體流態化演示實驗設備產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對固體流態化演示實驗設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>固體流態化演示實驗設備選型錯誤或購買本裝置數量錯誤，造成固體流態化演示實驗設備的退換貨要求，將不被接受；
4、設備貨期：對固體流態化演示實驗設備的發貨期為參考值，如您需要了解固體流態化演示實驗設備的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對固體流態化演示實驗設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關固體流態化演示實驗設備的技術咨詢。
