| 技術指標 | 說 明 | |||
| 裝置特點 |
1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。 4、塔節采用優質無機玻璃制作，視覺效果好，方便學生觀察。 5、塔內構件及管道均由304不銹鋼材質制作。 6、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、了解脈沖篩板萃取塔的結構。 2、掌握脈沖篩板萃取塔性能的測定方法。 3、了解篩板萃取塔傳質效率的強化方法。 |
|||
| 主要配置 | 篩板萃取塔、空壓機、流量計、脈沖控制器、電磁閥、水泵、填料、儲液罐、緩沖罐、數字顯示儀表、304不銹鋼框架。 | |||
| 公用設施 |
水：裝置自帶不銹鋼水罐，連接自來水接入。 實驗物料：水--- 煤油。 電：電壓AC220V，功率2KW，標準單相三線制。 |
|||
| 技術參數 |

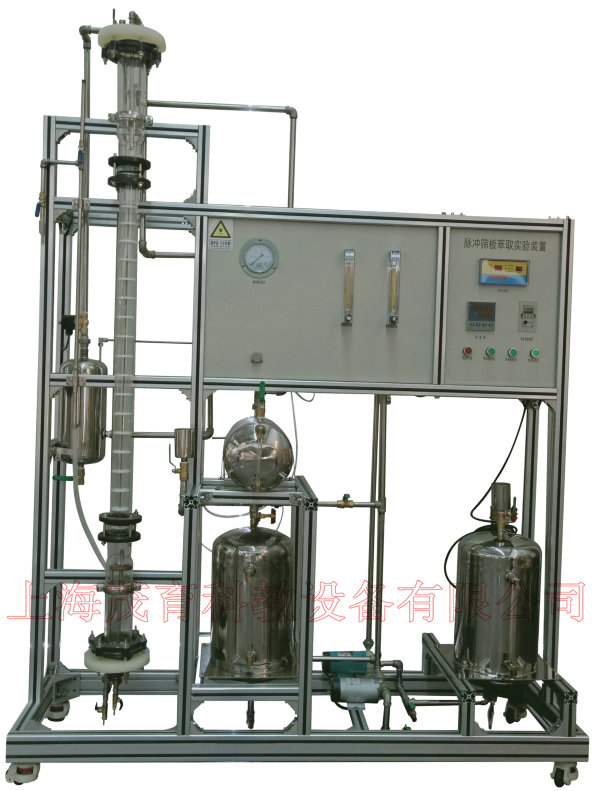

篩板萃取塔，塔兩端直徑較大部分為上澄清段（油水分離）和下澄清段。中間為兩相傳質段，在塔的下澄清段裝有脈沖管和輕相分布器；在上澄清段設有重相分布器、輕相出口以及緩沖器。萃取操作時，由脈沖發生器提供的脈沖氣流使塔內液體作上下往復運動，迫使液體經過篩板使分散相破碎成較小的液滴分散在連續相中，并形成強烈的上下湍動，從而促進傳質過程的進行。玻璃篩板塔：直徑Ф60mm，有效高 1000mm，板間距50~100mm；上、下擴大段直徑Ф100mm，高300~500mm。 進料泵：MP-20RM微型磁力泵，功率35W，最大流量0.5m3/h，揚程4m。 微型齒輪泵：220V三相電機，配變頻器。 4、流量計：玻璃轉子流量計2.5-25L/h，數量2支。 5、空壓機：無油靜音空壓機，功率750W。最大工作壓力0.8Mpa，帶油水分離器。 6、脈沖控制儀：無觸點脈沖控制儀，電壓220V，功率40W，脈沖間隔時間0.8-30s。 7、穩壓器：工作壓力0-0.8Mpa。 8、原料槽：容積20L，304衛生級不銹鋼。 9、萃取相罐：容積20L，304衛生級不銹鋼。 10、萃余相槽：容積20L，304衛生級不銹鋼。 11、宇電AI501數字轉數顯示儀。 宇電AI702M多路溫度顯示儀。 12、轉速傳感器：霍爾開關。 13、Pt100鉑電阻溫度傳感器 ：0—100℃。 14、正泰電器：接觸器、開關、漏電保護空氣開關。 15、304不銹鋼管路、管件及閥門。 16、儀表柜：測控、電器設備在實驗架上。 17、外形尺寸：1700×550×2200mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 16、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，包含安全警示標識，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 液體溫度 | PT100鉑電阻 | 數字儀表 | 無 | |
| 進氣脈沖 | 脈沖控制儀 | 脈沖控制儀 | 電動閥 | |
| 液體流量 | 無 | 轉子流量計 | 轉子流量計 | |
| 振動頻率 | 霍爾開關 | 轉數顯示儀 | 調速器 | |
