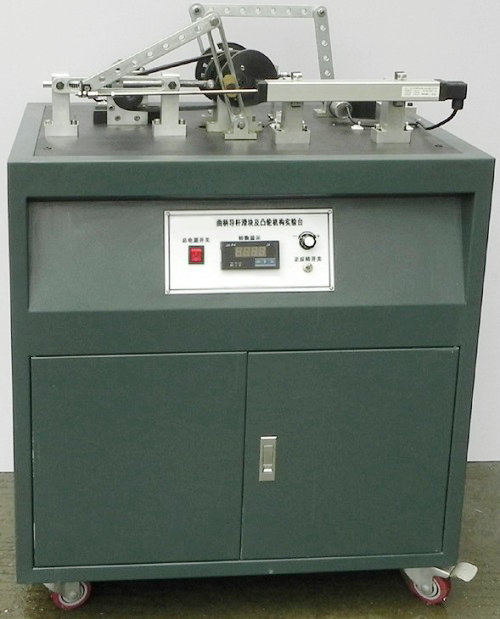

MY-552C曲柄導桿滑塊凸輪機構實驗裝置
曲柄導桿滑塊凸輪機構實驗裝置-的顯著特點是一機多用，實驗裝置采用模塊結構，一臺設備可實現五種機構的快速拼裝及測試（曲柄滑塊機構、曲柄導桿滑塊機構、曲柄搖桿機構、曲柄導桿搖桿機構、凸輪機構）。
一、實驗裝置性能特點：
1、桿構件的長度可進行無級調節、分析該參數改變對機構運動特性的影響；
2、配備專用的計算機測控軟件，功能強大，可實時動態繪制機構運動特性曲線，進行運動模擬仿真，實驗數據保存打印，實驗報告生成等。
二、實驗內容
1、滑塊線位移、線速度、線加速度等運動特性。
2、搖桿角位移、角速度、角加速度等運動特性。
3、曲柄的轉速及回轉不勻率。
4、比較曲柄導桿滑塊機構與曲柄滑塊機構的性能差別。
5、比較曲柄導桿搖桿機構與曲柄搖桿機構的性能差別。
6、曲柄長度、連桿長度都可調整，分析該參數改變，對機構運動特性的影響。
7、等加速凸輪與偏心凸輪直動從動桿運動規律的比較。
8、平底從動桿與滾子從動桿運動規律的差異。
9、各機構的動畫效果圖及其理論曲線。
10、實測曲線與理論曲線的比較。
三、主要技術參數：
1、直流電機：125W/220V、 轉速：0－1500rpm
2、光柵角位移傳感器：輸出電壓:0～5V;脈沖數：1000P：1支
3、光柵角位移傳感器：輸出電壓:0～5V;脈沖數：360P：1支
4、蝸輪減速箱速比：1/10
5、主軸調速范圍：0～150rpm
6、曲柄長度可調范圍：25-45mm
7、滑塊偏置可調范圍：±5 mm
8、連桿長度可調范圍：30mm
9、導桿擺角范圍：400左右
10、凸輪廓線升程：30mm
11、凸輪滾子從動件偏置調節范圍：±5 mm
12、外形尺寸：500×380×300mm
友情提示：
1、設備驗收：各采購單位收貨時請檢查曲柄導桿滑塊凸輪機構實驗裝置的貨品外觀，核實曲柄導桿滑塊凸輪機構實驗裝置的數量及配件，拒收處于受損狀態的本實驗臺；
2、設備質保：茂育將為各采購單位提供曲柄導桿滑塊凸輪機構實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對曲柄導桿滑塊凸輪機構實驗裝置的免費維修，超出條件承諾時提供對本實驗臺的有償維修；
3、設備退換貨：各采購單位單方面原因導致的曲柄導桿滑塊凸輪機構實驗裝置選型錯誤或購買曲柄導桿滑塊凸輪機構實驗裝置數量錯誤，造成本實驗臺的退換貨要求，將不被接受；
4、設備貨期：曲柄導桿滑塊凸輪機構實驗裝置的發貨期為參考值，如您需要了解曲柄導桿滑塊凸輪機構實驗裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對曲柄導桿滑塊凸輪機構實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關曲柄導桿滑塊凸輪機構實驗裝置的技術咨詢。
