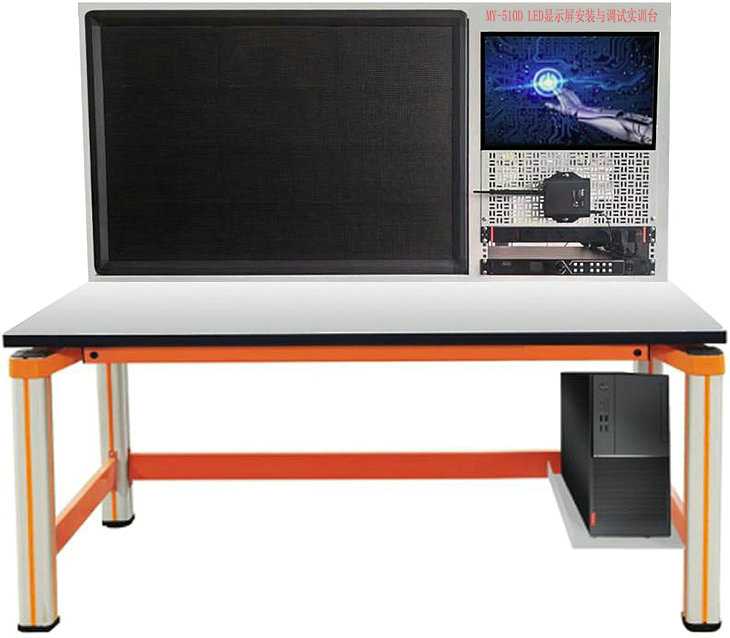

MY-510DLED顯示屏安裝與調試實訓平臺

一、概述：
MY-510D LED顯示屏安裝與調試實訓平臺-適合信息技術類電子技術應用專業的《LED顯示屏原理與維修的教學與實訓，也適合技工學校電子類專業課程的實習，ED點陣顯示屏已廣泛應用于廣告、銀行、車站、商場等信息顯示，具有顯示內容豐富、顯示狀態多樣等特點。公司推出的這款"LED顯示屏安裝與調試實訓臺"是基于單片機控制的多功能LED點陣顯示屏，適合中、高職學校實訓中的項目教學。

二、技術參數
1、輸入電源：單相三線～220V±5%  50Hz
2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、重量：100Kg
5、外形尺寸：1600mm×700mm×1540mm
三、實訓臺組成及技術參數：

序號	部件名稱	功能及技術參數	數量
1	實驗桌	1.桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。 2.采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。 3.立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。 4.C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面橙色靜電噴涂工藝。 5.設有抽屜和鍵盤抽屜，用于放置工具和電腦鼠鍵。 6.底部設有電腦主機托盤，用于放置電腦主機。 7.外形尺寸：1600mm×700mm×750mm	1套
2	實驗臺架	1.鋼制結構，表面靜電噴涂，外形尺寸：長1600x深400x高790（mm）。 2.右側凹槽式設計，用于安裝固定LED點陣屏，左側按照標準19吋標準機柜框架式設計，安裝一塊網孔板用于安裝控制器和電腦顯示器，下部預留有3U寬度，用于安裝PDU電源和視頻控制器。	1套
3	LED點陣屏	P2.5全彩室內屏 1.外形尺寸：320mm×160mm 2.物理密度：16000點/㎡ 3.像素間距：2.5mm 4.白平衡度：≥1000cd/㎡ 5.分辨率:128×64Dots 6.觀看距離：2.5-35m 7.單燈電流：3.5A±0.1A 8.模組功率：≤20W 9.使用壽命：>100000h 10.輸入電壓：4.8-5.5V 11.環境溫度：-10°C~60°C 12.控制方式：同步控制 13.雜點率：<0.0001	12塊
4	控制卡	1.常規:64X1024像素點，PWM:128x1024像素點，視芯:81x1024像素點 2.最高 65536 級灰度 3．芯片支持：常規芯片、PWM 芯片、視芯芯片 4. 掃描類型：靜態到 128掃描之間的任意掃描類型 5. 模組規格：單組數據可支持 13312像素點以內任意走線 6. 排線方向：從左到右、從右到左、從上到下、從下到上級聯 7. 數據組數：16 組并行 RGB全彩數據或32組串行RGB數據，可擴展128組串行RGB數據，數據組可自由交換 8：模組抽點、抽行抽列：任意抽點、任意抽行抽列 9. 亮度校正、色彩校正：8bit	3塊
5	實訓導線	包含排線和電源線	1套
6	視頻處理器	1.機箱規格：1U 標準機箱 2. 電氣規格：AC100~240V，50/60Hz，10W 3．工作環境：-20°C~60C/-4°F~140°F、0%RH~80%RH，無冷凝 4. DVI最大輸入分辨率: 1920x1200@60Hz 5. HDMI 1.4最大輸入分辨率: 1920x1200@60Hz 6. 幀率: 23.98/24/25/29.97/30/50/59.97/60Hz	1套
7	視頻播放盒	1.硬件性能：高清硬解碼播放 2.節目儲存：32GB(節自可用 25GB) 3.最大帶載面積：最大帶載 65 萬點，最寬 4096像素，最高3840像素 4.支持接收卡：卡萊特全系列接收卡 5. 工作電壓：DC5V-12V 6. 最大功率: 10W 7. 節目排程：多節目順序播放，支持節目定時設置 8. 節目分區：節目窗口任意分區，支持窗口任意層疊，支持多節目頁播放 9. 視頻格式：HEVC(H265)、H.264、MPEG-4 Part2與 Motion JPEG 10. 多窗口顯示：單個高清視頻窗口或最多 3個標清視頻窗口、多個圖文、滾動字幕、滾動圖片LOGO、日期時間星期、天氣預報。實現自由分屏功能，不同區域顯示不同內容 11．窗口疊加：窗口任意疊加，支持完全透明、不透明等效果	1套
8	開關電源	5V/10A	2個
9	PDU電源	8位 360°旋轉	1個
10	調試、播放軟件	1.支持圖片導入，文字輸入，視頻導入、排版 2.板卡參數設置、導入、發送、固化 3.支持節目編輯、模擬或數字時鐘、定時器、流媒體 4、支持電腦桌面投屏	1套
11	專用工具	LED屏專用吸盤：電動 插電款	1套
12	電動螺絲刀	1鋰電	1套

四、實訓項目
1、LED外框的安裝
2、LED屏的安裝
3、LED屏的接線
4、LED屏的調試
5、視頻處理器的連接和調試
6、視頻播放盒的連接和調試

---
