| 序號 | 編號 | 控制對象實訓模塊 | 實訓教學目標 |
| 1 | SX1 | 搶答器/音樂噴泉 | 通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。 |
| 2 | SX2 | 裝配流水線/十字路口交通燈 | 通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
| 3 | SX3 | 水塔水位/天塔之光 | 通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
| 4 | SX4 | 自動送料裝車/四節傳送帶 | 通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
| 5 | SX5 | 多種液體混合裝置 | 通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
| 6 | SX6 | 自動售貨機 | 通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。 |
| 7 | SX7 | 自控軋鋼機/郵件分揀機 | 通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
| 8 | SX8 | 機械手控制/自控成型機 | 通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
| 9 | SX9 | 加工中心 | 通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
| 10 | SX10 | 四層電梯 | 通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。 |
| 11 | SX11 |
步進電機/直線運動：（實物）步進電機系統由驅動電路、步進電機、刻度盤、指針等組成； 直線運動系統由電機、同步帶、光電傳感器、導軌、移動塊等組成。 |
通過利用PLC對步進電機及直線運動實物模塊的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。 |
| 12 | SX12 | 自動洗衣機/電鍍生產線 | 通過對洗衣機進出水時間、洗滌流程及電鍍生產線中物塊侵入不同溶液的時間、方式、先后順序的控制，掌握多點PLC控制系統的綜合應用能力。 |
| 13 | SX13 | 直流電機控制/溫度控制 | 通過對直流電機系統中脈沖信號采集、轉速控制（電壓量）及溫度控制系統中的溫度參數的控制，掌握高速計數器指令、模擬量處理指令、PID指令的使用。 |
| 14 | WK1 | 典型電動機控制實操單元：施耐德交流接觸器3只；時間繼電器1只，3個按鈕，3只交流指示燈，2只熱繼電器，元器件配置專用底座。 | 掌握一般強電系統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控制；掌握安裝和調試PLC電氣控制系統的有關知識。 |
| 15 | WK2 | 網孔板 | 學會電氣控制系統中各元器件的布局規劃、安裝、調試過程知識。 |
| 16 | BP1 | 變頻器實訓組件：配置三菱FR-D720-0.4K-CHT變頻器，帶有RS485通信接口及BOP操作面板 | 初步具有綜合應用變頻器的能力，了解變頻調速在實際中的應用，掌握變頻器與PLC之間USS通信協議的建立連接方法。 |
| 17 | CM1 | 觸摸屏實訓組件：7寸MCGS 7062 | 了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。 |
| 18 | MCU01 | 單片機模塊 | 51單片機芯片．D/A轉換電路．A/D轉換電路．DS1302 時鐘芯片．8位LED燈．8位數碼管．蜂鳴器．獨立按鍵．矩陣鍵盤．溫感18B20．8*8點陣．紅外接收頭．紅外遙控接收器．LCD12864帶字庫．振動傳感器．繼電器．直流電機．步進電機．MAX232串口，數據線．杜邦線等 |
| 19 | SFDJ-01 | 伺服驅動模塊 | 交流伺服電機及控制系統一套：絕緣等級B級。 |
| 序號 | 名稱 | 型號 | 數量 | 單位 | 備注 |
| 1 | PLC實訓臺 | 實訓桌 | 1 | 臺 | |
| 2 | 實訓屏 | 1 | 臺 | ||
| 3 | 通訊線 | SC-09通信編程電纜 | 1 | 條 | |
| 4 | USB觸摸屏通訊線 | 1 | 條 | ||
| 5 | 主機實訓模塊 | 三菱FX1N-40MT+FXON-3A | 1 | 塊 | |
| 6 | 通訊模塊 | FX1N-485BD | 1 | 塊 | |
| 7 | PLC實訓模塊 | 實訓模塊1（音樂噴泉/搶答器/直線運動) | 1 | 塊 | |
| 8 | 實訓模塊2（裝配流水線/交通信號燈/自動供水/天塔之光) | 1 | 塊 | ||
| 9 | 實訓模塊3（自動送料裝車/傳送帶/多種液體混合裝置/自動售貨機/自動軋鋼機） | 1 | 塊 | ||
| 10 | 實訓模塊4（自動成型系統/機械手控制/溫度控制/直流電機控制） | 1 | 塊 | ||
| 11 | 實訓模塊5（郵件分檢系統/步進電機的控制） | 1 | 塊 | ||
| 12 | 實訓模塊6（加工中心刀具庫/洗衣機自動控制） | 1 | 塊 | ||
| 13 | 實訓模塊7（四層電梯的PLC控制/中間繼電器） | 1 | 塊 | ||
| 14 | 實訓模塊8（電鍍自控系統PLC控制/數碼顯示控制） | 1 | 塊 | ||
| 15 | 實訓模塊9（基礎實驗） | 1 | 塊 | ||
| 16 | 變頻器模塊D720 0.4KW(日本三菱) | 1 | 塊 | ||
| 17 | 觸摸屏實訓模塊 MCGS 7062(北京昆侖通態) | 1 | 塊 | ||
| 18 | 網孔板 | 1 | 塊 | ||
| 19 | 單片機模塊 | 單片機實訓掛箱 | 1 | 塊 | |
| 20 | 伺服模塊 | 含伺服驅動器SD15MT及伺服電機 | 1 | 套 | |
| 21 | 電機及電機導軌 | 三相鼠籠式異步電動機380V | 1 | 臺 | |
| 22 | 電機導軌、1024編碼器、轉速表 | 1 | 套 | ||

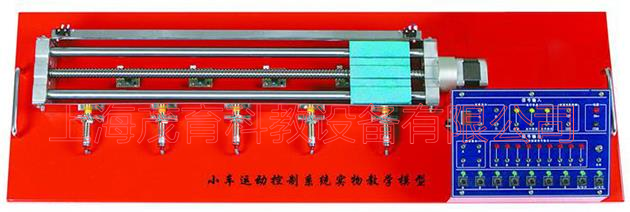

| 23 | 實物模型 | 運動小車模型 | 1 | 套 | 選配 |

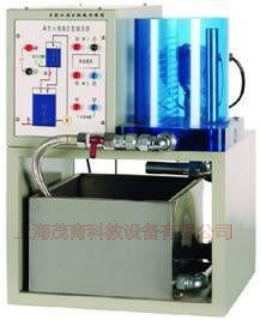

| 24 | 單容水箱模型 | 1 | 套 | 選配 | |

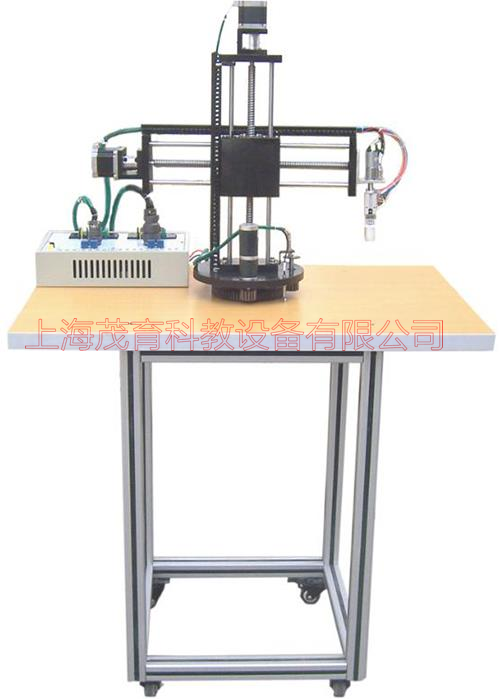

| 25 | 機械手實訓模型 | 1 | 套 | 選配 | |
| 26 | 散件 | 交流接觸器 | 3 | 個 | |
| 27 | 時間繼電器 | 1 | 個 | ||
| 28 | 按鈕 | 3 | 個 | ||
| 29 | 交流指示燈 | 3 | 個 | ||
| 30 | 熱繼電器 | 2 | 個 | ||
| 31 | 安裝塑料件 | 若干 | 個 | ||
| 32 | 軟件 | 演示板原程序及三菱編程軟件 | 1 | 套 | |
| 33 | 觸摸屏軟件 | ||||
| 34 | MCGS組態軟件 | ||||
| 35 | 單片機仿真軟件 | ||||
| 36 | 單片機演示源程序 | ||||
| 37 | 說明書 | PLC實驗指導 | 1 | 冊 | |
| 38 | 單片機實驗指導 | 1 | 冊 | ||
| 39 | PLC連接線 | 紅色100CM Φ4 | 30 | 條 | |
| 40 | 紅色100CM Φ2 | 20 | 條 | ||
| 41 | 黑色100CM Φ2 | 2 | 條 | ||
| 42 | 黃色（短線）20CM Φ2 | 15 | 條 | ||
| 43 | 藍色（短線）20CM Φ2 | 15 | 條 | ||
| 44 | 黑色（短線）20CM Φ2 | 15 | 條 | ||
| 45 | 黃色100CM Φ4 | 5 | 條 | ||
| 46 | 紅色100CM Φ4 | 5 | 條 | ||
| 47 | 藍色100CM Φ4 | 5 | 條 | ||
| 48 | 黑色100CM Φ4 | 5 | 條 | ||
| 49 | 網線 | 每張桌子 | 4 | 米 | |
| 50 | 安裝配件 | 4X30自攻螺絲 | 10 | 個 | |
| 51 | 魚眼墊 | 14 | 個 | ||
| 52 | 4X20自攻螺絲 | 4 | 個 | ||
| 53 | 黑膠帶 | 1 | 個 | 整套 | |
| 54 | 扎線扣 | 10 | 個 | ||
| 55 | 五芯電源線 | 1 | 條 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查機電一體化組合實訓平臺的貨品外觀，核實的機電一體化組合實訓平臺及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供機電一體化組合實訓平臺說明書內的質保條件和質保期，在質保范圍內提供對機電一體化組合實訓平臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е?/span>機電一體化組合實訓平臺的選型錯誤或購買機電一體化組合實訓平臺數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對的機電一體化組合實訓平臺發貨期為參考值，如您需要了解機電一體化組合實訓平臺的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對機電一體化組合實訓平臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關機電一體化組合實訓平臺的技術咨詢。
