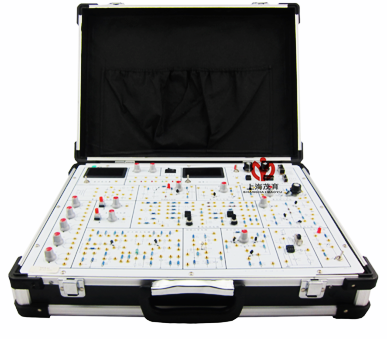

MY-218C模擬電路實驗箱
MY-218C模擬電路實驗箱-將所有實驗模塊分類集中分布于線路板上，由鎖緊式插孔將引線引出，學生可按照各實驗項目自已動手搭建電路，有 利于培養學生的思維能力及動手能力，也增強了該實驗箱的適用性。 實驗箱以《高等工業學校電子技術基礎課程教學基本要求》中確定的教學實驗要求為基礎，包括了《模擬電子技術基礎》課程全部實驗內容，是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的最新型實驗設備。
一、產品組成：
（1）結構：鋁合金框架，防火材料，環保膠水，拉手，質量可靠，堅固耐用。
（2）電源：輸入：AC 220V±10%，50HZ ，開關帶有LED電源指示燈
輸出：※DC：- 5V～-12V可調， I≥0.5A
※DC：＋5V～＋27V可調, I≥0.5A
※DC：±12V，+5V，DC I≥1A
※AC: 7.5V×2；AC I≥0.15A
以上各路輸出均有有過流、短路、過熱等保護措施，自動恢復功能，可通過直流電壓表實時監控電壓值，內阻小于0.1歐姆。
（3）兩路可調直流信號源：
雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。
（4）低頻信號源:2HZ-20KHZ 四檔可調 輸出幅度：0-10V
分別可輸出方波、三角波、正弦波三種波形
（5）數字式頻率計(測量范圍：0~200KHZ)
（6）數字直流電壓表（測量范圍：0~200V）
（7）分立元件電路：
整流、濾波和穩壓電路；單級放大電路；兩級阻容耦容放大電路；負反饋放大電路；射極跟隨器；差動放大電路；互補對稱功放電路；電位器組；電阻、電容和二三極管、揚效應管、可控硅等組成。
（8）集成模擬電路：
兩個獨立的運算放大器(741)；集成功放(LM386)
（9）提供5只高精度電位器（1K，10K，100K，470K，1M）
（10）提供1只8W揚聲器
（11）元件區還提供多種規格電阻、電容，二極管供用戶自由搭建使用。
（12）提供詳細實驗指導書、WORD電子文檔等。
（13）可根據需要選配面包板擴展區域, 同時可按照用戶需求設計開發多種實訓小板，與設備兼容。
二、主要特點：
該實驗箱的實驗板正面采用進口波紋漆為底,印有原理圖及符號，裝有相應元器件，增加了學生的感性認識,需要測量及觀察的部分，裝有鎖緊式接插件，使用直觀、可靠，維修方便、簡捷,實驗電路采用單元電路方式設計，每個單元電路以基本電路為主,再連接不同的元件為該電路參數或通過不同的單元電路組合,完成不同的實驗要求。該箱由一體形鉛合金型材制成，色澤造型高雅氣派,箱體牢固可靠,不變形，重量輕,絕緣安全性能好,開關箱蓋方便可靠，外型美觀。
三、實驗項目：
1、晶體管單級放大電路
2、晶體管兩級放大電路
3、負反饋放大電路
4、射極跟隨器
5、差動放大電路
6、比例求和運算電路（集成運算放大器基本應用）
7、積分與微分電路 （集成運算放大器基本應用）
8、波形發生電路 （集成運算放大器基本應用）
9、有源濾波器 （集成運算放大器基本應用）
10、電壓比較器（集成運算放大器基本應用）
11、集成電路RC正弦波振蕩器
12、集成功率放大器（LM386）
13、整流濾波與并聯穩壓電路
14、串聯型晶體管穩壓電源電路
15、集成穩壓器
16、RC正弦波振蕩器
17、LC振蕩器及選頻放大器]
18、電流/電壓轉換電路
19、電壓/頻率轉換電路
20、OTL互補對稱功率放大器
21、波形變換電路
22、揚效應管放大器實驗
23、可控硅實驗電路
24、函數信號發生器實驗
友情提示：
1、設備驗收：各采購單位收貨時請檢查模擬電路實驗箱的貨品外觀，核實的模擬電路實驗箱及配件，拒收處于受損狀態的模擬電路實驗箱；
2、設備質保：茂育將為各采購單位提供模擬電路實驗箱說明書，在質保范圍內提供對模擬電路實驗箱的免費維修，超出條件承諾時提供對模擬電路實驗箱的有償維修；
3、設備退換貨：各采購單位單方面原因導致模擬電路實驗箱的選型錯誤或購模擬電路實驗箱數量錯誤，造成模擬電路實驗箱的退換貨要求，將不被接受；
4、設備貨期：對模擬電路實驗箱的發貨期為參考值，如您需要了解模擬電路實驗箱的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對模擬電路實驗箱有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關模擬電路實驗箱的技術咨詢。
