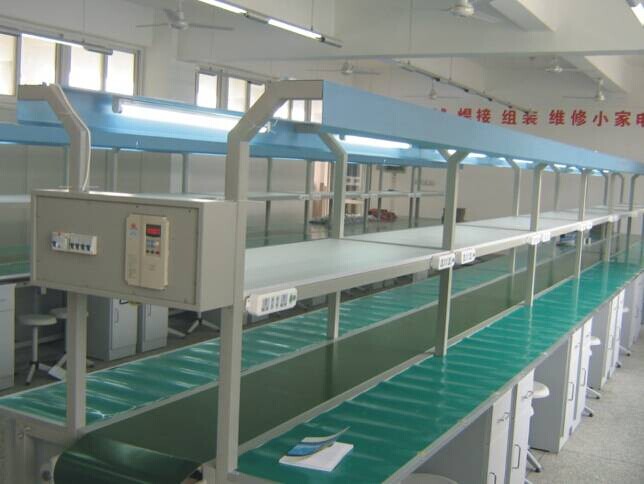

MY-116B 皮帶傳送焊接調試生產線

皮帶傳送焊接調試生產線-可完成電子產品生產流水線中電子產品的安裝、焊接、調試、檢測、輸送等工序，既可以運送散狀物科，也可以運送小批量成品，工作過程中噪音較小，實用可靠，能夠體現工廠現場生產的真實性；使學生掌握生產線流水化作業的基本技能，縮小專業教學與工廠實際生產的差距。適用于各類職業院校及技工學校對《電子工藝》等相關課程的教學實訓。
二、技術性能：
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃，相對濕度≤85%（25℃）海拔＜4000m
3、裝置容量：≤1kVA
4、每條生產線外形尺寸：10000mm×1300mm×2000mm（共20組）
三、系統配置：
皮帶傳送生產線由傳送系統、實訓掛箱、實訓工具等組成。
（一）傳送系統
1、動力系統;
1) 傳輸動力由蝸輪蝸桿減速器（80型，減速比為1:60）、0.75kW變頻電動機和變頻器組成，傳輸速度在0.1～3m/min內可調。
2) 電力控制系統安裝在線體前端，內部裝有熱繼電器，防止動力過載；裝有交流接觸器用來控制流水線的電源，并有相應的按鈕和指示燈，工作狀態指示一目了然；裝有漏電保護器，防止過流、短路等異�，F象發生，具有可靠的動力過載和漏電保護功能。
2、輸送系統：
1) 主要由輸送帶、主動滾筒、從動滾筒、輸送滾筒等組成，所用滾筒均采用鍍鋅處理工藝。
2) 輸送帶采用綠色防靜電耐磨皮帶，皮帶兩邊采用不銹鋼作為護邊，采用輸送滾筒作為傳輸皮帶的導軌。
3) 整條皮帶輸送生產線中輸送帶的長度為11000 mm，寬度300 mm。
3、實訓臺：
1) 采用分節結構，雙面對座1組1工位，兩邊工作臺面寬度為400mm。
2) 整條生產線單面共計11組，雙面共計22組。
3) 在輸送帶上方設有一層框架，第一層為220V電源盒，并在實訓箱上配有型材，可以放置實訓儀器，配有四個PVC夾板，用來夾放相關實訓資料。
4) 工作臺面采用木制壓層板，表面鋪有防靜電桌墊，不易損壞，邊體采用鋁合金包邊。
5) 線體支架采用40mm×40mm的國標方管。
6) 工作臺面離地高度為700mm，工作臺下方有4個高度可調的緊固腳，用于調整工作臺面的平整度。
4、工位配置：
1) 30W日光燈，用于照明，每工組一支，保證充足光源。
2) 每組頂部提供電風扇1只。
3) 每組提供多路路220V交流電源，為外配儀器和實訓掛箱提供工作電源。
4) 每組配有1個獨立抽屜和柜子，可分工位存放工具或實訓板。
（二）工具套件：
MF-47萬用表1只、剝線鉗1把、尖嘴鉗1把、斜口鉗1把、大小 + 字螺絲刀各1把、大小-字螺絲刀各1把、鑷子1把、剪刀1把、烙鐵1把、吸錫器1把、熱臺撥放臺1臺、放大鏡臺燈1只、焊錫絲、松香若干。

友情提示：
1、設備驗收：各采購單位收貨時請檢查皮帶傳送焊接調試生產線的貨品外觀，核實皮帶傳送焊接調試生產線的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供皮帶傳送焊接調試生產線產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因導致的皮帶傳送焊接調試生產線選型錯誤或皮帶傳送焊接調試生產線購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對皮帶傳送焊接調試生產線的發貨期為參考值，如您需要了解皮帶傳送焊接調試生產線的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對皮帶傳送焊接調試生產線有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關皮帶傳送焊接調試生產線的技術咨詢。
