MY-304A 網孔型初級維修電工實訓考核裝置（雙組型）

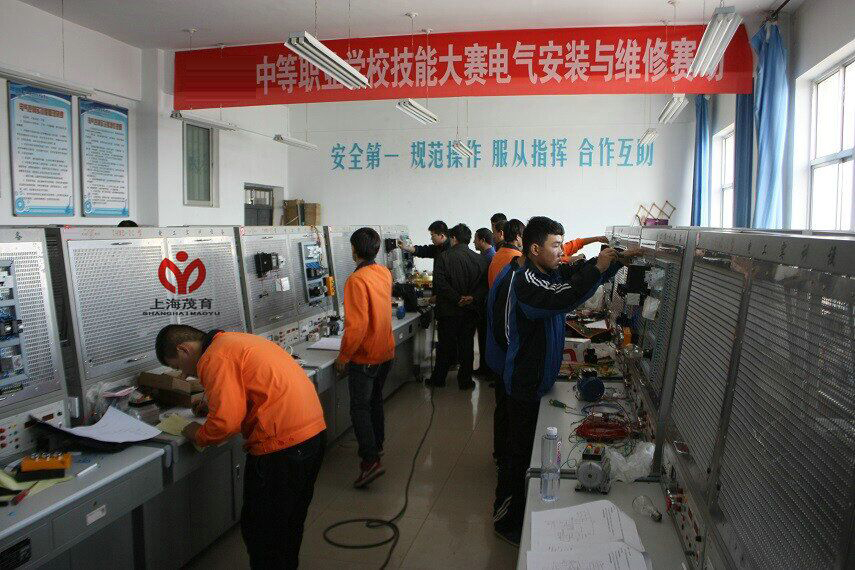

網孔型初級維修電工實訓考核裝置（雙組型）主要由實訓桌、網孔板、實訓元器件組成；學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實驗實訓，主要是訓練學生動手能力和實操技能；實訓項目是根據指導老師來確定，根據所選的項目選擇相應的元器件；初級維修電工實訓考核裝置也可作為培訓機構電工考工的理想設備。
二、裝置特點：
1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目（增購元器件即可增加相應實訓項目）。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、實訓臺配備兩組相互獨立的電源，互不干擾，即可以兩個學生同時進行實訓。
4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。
三、技術性能：
1、輸入電源：三相四線制～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、網孔板尺寸：660×600mm
5、外形尺寸：1600mm×700mm×1690mm
四、實訓臺配置：
1、公共部有：設有電壓型漏電和電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。
2、每組提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。
3、每組提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。
4、每組提供一路恒流穩壓電源，電壓0-30V，最大電流3A，內置式繼電器自動換檔，多圈電位器連續調節，有數字表指示電流電壓值。
5、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜，下部有元件儲存柜。
五、網孔型初級維修電工實訓考核裝置參考實訓項目：
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉按鈕線路
19．雙重聯鎖的三相異步電動機正反轉按鈕線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
六、參考實訓項目所需元器件清單：
友情提示：
1、設備驗收：各采購單位收貨時請檢查網孔型初級維修電工實訓考核裝置（雙組型）的貨品外觀，核實網孔型初級維修電工實訓考核裝置（雙組型）的數量及配件，拒收處于受損狀態的網孔型初級維修電工實訓考核裝置（雙組型）；
2、設備質保：茂育將為各采購單位提供網孔型初級維修電工實訓考核裝置（雙組型）產品說明書內的質保條件和質保期，在質保范圍內提供對網孔型初級維修電工實訓考核裝置（雙組型）的免費維修，超出條件承諾時提供對網孔型初級維修電工實訓考核裝置（雙組型）的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>網孔型初級維修電工實訓考核裝置（雙組型）選型錯誤或網孔型初級維修電工實訓考核裝置（雙組型）購買數量錯誤，造成網孔型初級維修電工實訓考核裝置（雙組型）的退換貨要求，將不被接受；
4、設備貨期：對網孔型初級維修電工實訓考核裝置（雙組型）的發貨期為參考值，如您需要了解網孔型初級維修電工實訓考核裝置（雙組型）的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對網孔型初級維修電工實訓考核裝置（雙組型）有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關網孔型初級維修電工實訓考核裝置（雙組型）的技術咨詢。
